Subwoofereiden kytkentä

kelat sarjaan ja rinnan

Subwoofereiden kytkentä erilaisiin kuormiin on varmasti se eniten kysytty ikuisuusaihe mitä autohifiin liittyy. Ohjesivu on ollut autosubbari.fi-sivustollamme jo toista vuosikymmentä, mutta lisäämme sen nyt asiakkaidemme pyynnöstä myös tänne FA Juttujen puolelle. Autosubbari-sivustolla on paljon enemmänkin asiaa subbareista, joten kannattaa tutustua mikäli basso kiinnostaa. Siellä on myös kytkennän laskemisesta laajempi teoriaosa. Sen avulla voit laskea ihan minkälaiset kytkennät tahansa. Oli elementtejä mikä määrä tahansa. Ne kaavat löydät TÄÄLTÄ.

Yleisimmät subwoofereiden kytkennät kuvina

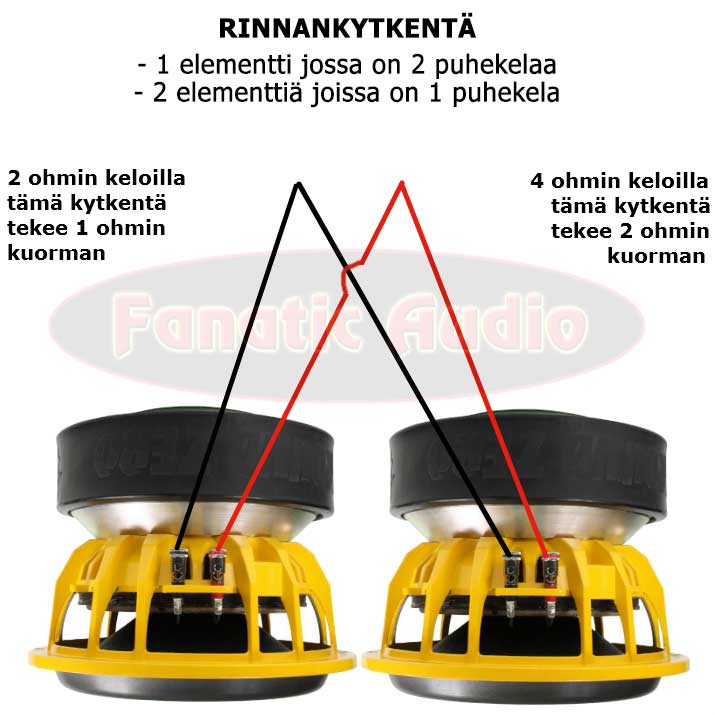

subbarin kelojen rinnankytkentä

Tässä kuvassa on kaksi yksikelaista elementtiä tai yksi tuplapuhekalinen elementti puhekelat rinnankytkettyinä. Tässä muutama esimerkki erilaisista kuormista mitä tällä kytkennällä saadaan erilaisilla puhekelojen impedansseilla:

  • 1 Ω kelat, kytkentä 0.5 Ω
  • 2 Ω kelat, kytkentä 1 Ω
  • 4 Ω kelat, kytkentä 2 Ω
  • 8 Ω kelat, kytkentä 4 Ω

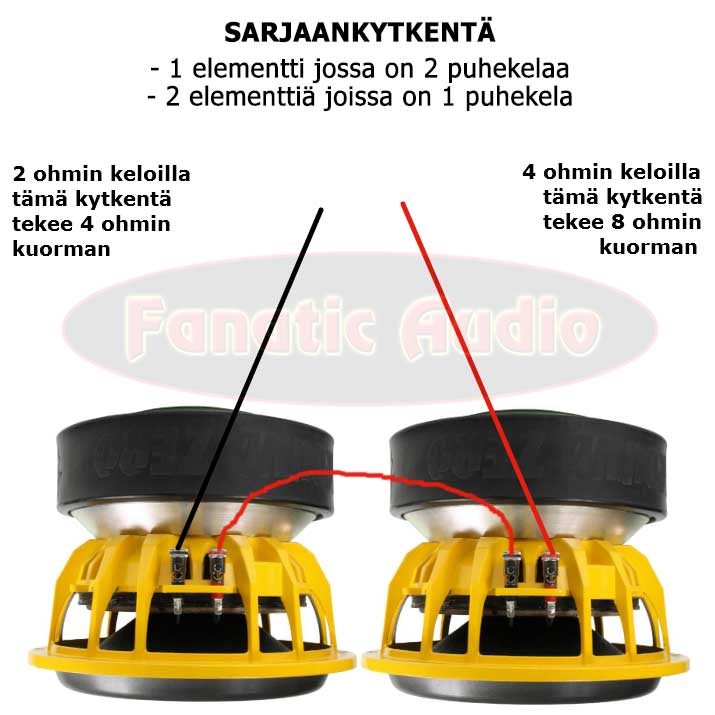

kaksi puhekelaa sarjaankytkettynä

Tässä kuvassa on kaksi yksikelaista elementtiä tai yksi tuplapuhekalinen elementti puhekelat sarjaankytkettyinä. Tässä muutama esimerkki erilaisista kuormista mitä tällä kytkennällä saadaan erilaisilla puhekelojen impedansseilla:

  • 1 Ω kelat, kytkentä 1 Ω
  • 2 Ω kelat, kytkentä 4 Ω
  • 4 Ω kelat, kytkentä 8 Ω
  • 8 Ω kelat, kytkentä 16 Ω

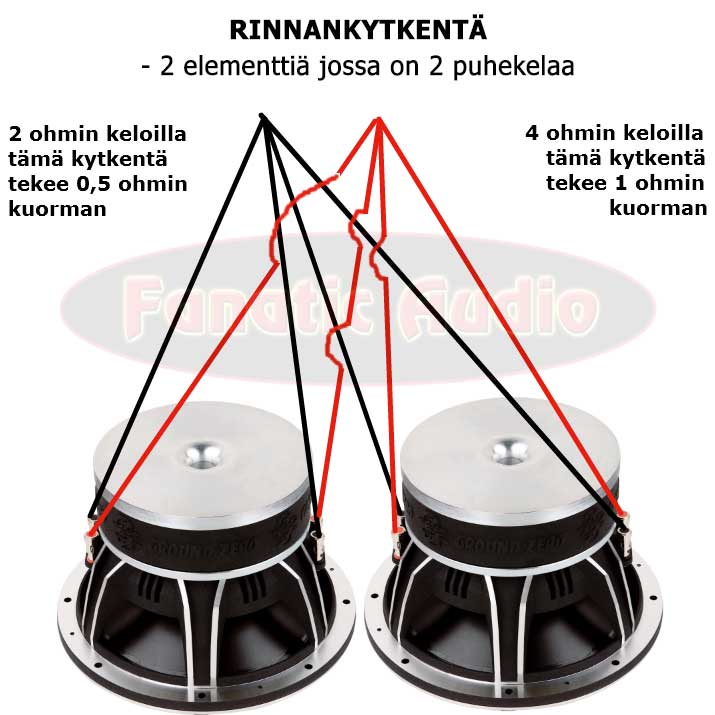

kaksi tuplakelaista rinnankytkettynä

Tässä kuvassa on kaksi kaksikelaista elementtiä puhekelat rinnankytkettyinä. Tässä muutama esimerkki erilaisista kuormista mitä tällä kytkennällä saadaan erilaisilla puhekelojen impedansseilla:

  • 1 Ω kelat, kytkentä 0.25 Ω
  • 2 Ω kelat, kytkentä 0.5 Ω
  • 4 Ω kelat, kytkentä 1 Ω
  • 8 Ω kelat, kytkentä 2 Ω

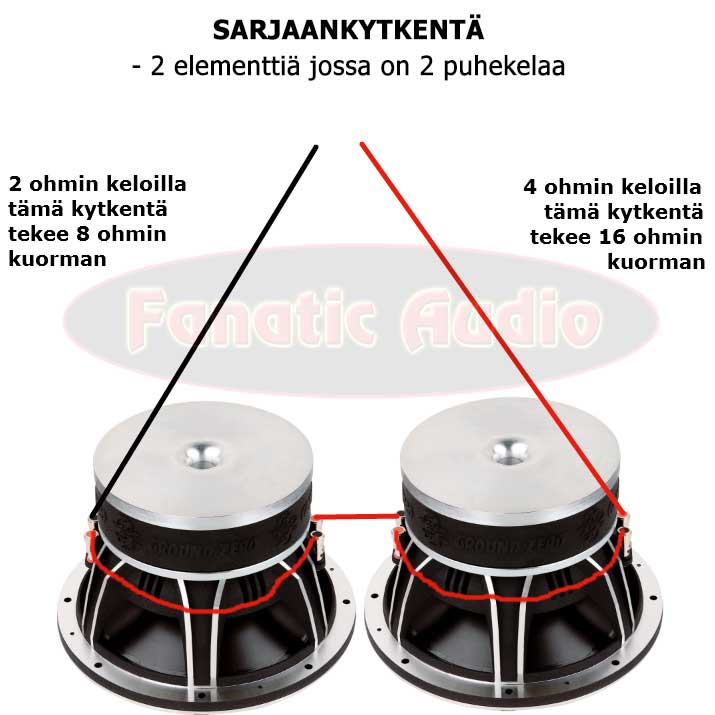

kaksi tuplakelaista sarjaankytkettynä

Tässä kuvassa on kaksi kaksikelaista elementtiä puhekelat sarjaankytkettyinä. Tässä muutama esimerkki erilaisista kuormista mitä tällä kytkennällä saadaan erilaisilla puhekelojen impedansseilla:

  • 1 Ω kelat, kytkentä 4 Ω
  • 2 Ω kelat, kytkentä 8 Ω
  • 4 Ω kelat, kytkentä 16 Ω
  • 8 Ω kelat, kytkentä 32 Ω

kelat sarjaan ja rinnan

Tässä kuvassa on kaksi kaksikelaista elementtiä puhekelat sekä sarjaan- että rinnankytkettyinä. Eli elementin kaksi kelaa ovat keskenään sarjassa ja elementit rinnan. Tässä muutama esimerkki erilaisista kuormista mitä tällä kytkennällä saadaan erilaisilla puhekelojen impedansseilla:

  • 1 Ω kelat, kytkentä 1 Ω
  • 2 Ω kelat, kytkentä 2 Ω
  • 4 Ω kelat, kytkentä 4 Ω
  • 8 Ω kelat, kytkentä 8 Ω

MUISTA TARKISTAA VAIHEET !!!

Useampia keloja kytkettäessä on aina mahdollisuus että joku kaiutinkaapeli meneekin vahingossa väärään liittimeen. Voit tarkistaa hyvin yksinkertaisella tempulla että kaikki puhekelat on kytketty sähköisesti samaan vaiheeseen. Tarkistamiseen et tarvitse mitään kalliita mittalaitteita. Vain tavallisen sormipariston, tai 9 voltin pariston mikäli sormiparisto ei anna niin paljoa liikettä että se on selvästi havaittavissa. Toimi seuraavasti:

Laita pariston miinusnapa kaiutinjohdon miinukseen ja kosketa sen plus navalla kaiutinjohdon plussaa.

  1. Jos kaikki on kunnossa niin seurauksena kartio ( tai kaikki kartiot kytkennässä ) nytkähtää(vät) ylös/ulos/eteenpäin minkä sitten haluaakaan mieltää oikeaksi suunnan kuvaukseksi.
  2. Jos näin ei tapahdu vaan kaiutin on liikkumatta, silloin joko joku johto on irti tai elementin puhekelat kytketty keskenään vastakkaisesti jolloin kartio ei liiku. Kun toinen kela vetää ja toinen työntää nin tulos on “ei-mitään”. Tämä virhe sitten polttaa subbarin hyvin nopeasti jos sitä ei korjata ja tarkisteta. Vaihda toinenkin kela oikein päin kytketyksi.
  3. Jos on kaksi subbaria ja toisen kartio liikkuu sisään ja toisen ulos niin silloin elementit on kytketty keskenään vastakkaisiin vaiheisiin. Tuloksena on “ei-yhtään-bassoa”. Tarkista ja korjaa vaihtamalla toinenkin oikein päin kytkennöiltään.
  4. Jos kartio(t) liikkuvat sisään/alas/taaksepäin niin silloin kytkennän plus ja miinus ovat meneet ristiin keskenään. Tämä ei sinällään haittaa mitään jos kaikki liikkuvat samaan suuntaan. Usein subbari toimiikin paremmin vaihe käännettynä kuin vaihe normaalina.
