Virtakaapelit

virtakaapeli ja maakaapeli autohifiVirtakaapelit ja maakaapelit kaikkiin autohifiasennuksiin 10 mm² – 70 mm². Meiltä saat myös virtapätkät ja maapätkät.

Autamme mielellämme jos kaapelin valinta on hankalaa.

Virtakaapelit ja maakaapelit autoon – Kivijalka kuntoon

Henkilöautojen 12V järjestelmässä ja raskaan kaluston 24V järjestelmässä virta- ja maakaapelin riittävä koko on tärkeää. Ylimitoitus ei ole haitallista, mutta alimitoitus aiheuttaa ongelmia. Virta- ja maakaapeleita on kahta lajia:

  • CCA ( Copper Clad Aluminium )
  • OFC ( Oxygen Free Copper )

Valikoimastamme löydät virta- ja maakaapeleita metritavarana seuraavat koot:

  • 10 mm² ( OFC )
  • 20 mm² ( OFC ja CCA )
  • 35 mm² ( OFC ja CCA )
  • 50 mm² ( OFC ja CCA )
  • 70 mm² ( OFC ja CCA )

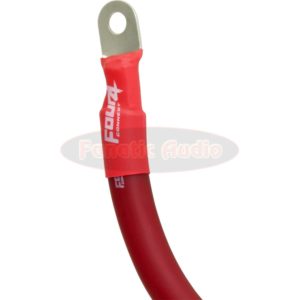

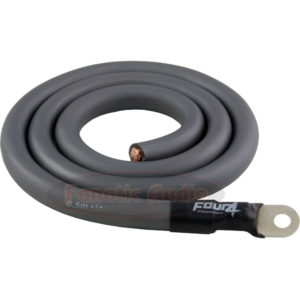

Lisäksi valmistamme OFC-kaapelista valmiita Virtapätkiä ja Maapätkiä. Pätkissä on toiseen päähän puristettu liitin ammattitason työkalulla ja liitos on suojattu kutistesukalla. Virtapätkien pituus on 0.3 metriä ( akun ja sulakepesän väliin ) ja Maapätkien pituus on 1.0 metriä ( maapisteen ja vahvistimen väliin ). Saatavilla seuraavat koot:

  • 10 mm² ( Virta- ja maapätkä )
  • 20 mm² ( Virta- ja maapätkä )
  • 35 mm² ( Virta- ja maapätkä )
  • 50 mm² ( Virta- ja maapätkä )

Kaapeleille on kerrottu omissa kappaleissaan suositus vahvistimen suurimmasta RMS tehosta kyseisellä kaapelilla. Oletuksena suosituksessa ovat seuraavat asiat:

  • Henkilöauto, jossa 5 m virtakaapeli ja 1 m maakaapeli
  • liitokset ovat kunnossa
  • D-luokan vahvistin
  • raja-arvo häviölle noin 5% vahvistimen täydellä antoteholla ( RMS )

10 mm² virta- ja maakaapelit autoon – pienikin voi olla riittävä

Tämän kokoluokan OFC-kaapeli riittää käytännössä kaikille valikoimassamme oleville aktiivisubwoofereille. Samoin erillisille vahvistimille, joiden RMS teho on enintään 500 W. Tässä koossa emme myy CCA-kaapelia.

FOUR Connect 4-800211 on 10 mm² OFC-virtakaapeli punaisella eristeellä. FA maapätkä 10 on valmis 1.0 m maadoituskaapeli, joka on tehty 10 mm² OFC-kaapelista. FOUR Connect 4-800212 on 10 mm² OFC-maakaapeli savunharmaalla eristeellä.

20 mm² virta- ja maakaapelit autoon – pienimmästä seuraava

Tämän kokoluokan kaapeli riittää OFC-kaapelina 1150 W RMS vahvistimelle normaalissa henkilöautoasennuksessa. CCA-kaapelina tämä koko riittää 750 W RMS tai pienemmälle vahvistimelle.

FOUR Connect 4-800213 on 20 mm² OFC-virtakaapeli punaisella eristeellä. FOUR Connect 4PC20P on 20 mm² CCA-virtakaapeli punaisella eristeellä. Auto-Connect PC21OFCR on 21 mm² OFC-virtakaapeli punaisella eristeellä.

35 mm² virta- ja maakaapelit autoon – keskikokoinen kaapeli

Tämän kokoluokan kaapeli riittää OFC-kaapelina 2000 W RMS vahvistimelle normaalissa henkilöautoasennuksessa. CCA-kaapelina tämä koko riittää 1300 W RMS vahvistimelle.

FOUR Connect 4-800215 on 35 mm² OFC-virtakaapeli punaisella eristeellä. FOUR Connect 4-800315 on 35 mm² tinapinnoitettu OFC-virtakaapeli sinisellä eristeellä. Auto-Connect PC35OFCB on 35 mm² OFC-maakaapeli mustalla eristeellä.

50 mm² virta- ja maakaapelit autoon – suuri kaapeli

Tämän kokoluokan kaapeli riittää OFC-kaapelina 2850 W RMS vahvistimelle normaalissa henkilöautoasennuksessa. CCA-kaapelina tämä koko riittää 1850 W RMS vahvistimelle.

FOUR Connect 4-800217 on 50 mm² OFC-virtakaapeli punaisella eristeellä. FOUR Connect 4-PC50P on 50 mm² CCA-virtakaapeli punaisella eristeellä. Auto-Connect PC50OFCB on 53 mm² OFC-maakaapeli mustalla eristeellä.

70 mm² virta- ja maakaapelit autoon – todella suuri kaapeli

Tämän kokoluokan kaapeli riittää OFC-kaapelina 4000 W RMS vahvistimelle normaalissa henkilöautoasennuksessa. CCA-kaapelina tämä koko riittää 2600 W RMS vahvistimelle.

FOUR Connect 4-800219 on 70 mm² OFC-virtakaapeli punaisella eristeellä. FOUR Connect 4-PC70P on 70 mm² CCA-virtakaapeli punaisella eristeellä. FOUR Connect 4-800221 on 70 mm² OFC-maakaapeli savunharmaalla eristeellä.

Virta- ja maapätkät – Helppo ja taatusti toimiva

Me käytämme Milwaukee M18 HDCT-0C puristinta. Sillä saadaan puristettua 10 – 300 mm² kaapelikengät. Olivat ne sitten ohuempia liittimiä tai paksuseinäisiä liittimiä. Joka kerta samalla voimalla taatusti pitävä liitos. Kun ostat meiltä virta- ja maakaapeleita ja liittimiä, puristamme halutessasi kaupan päälle liittimet kiinni niin myymälässä kuin verkkokaupassakin.

Samalla työkalulla valmistamme myös virtapätkät ja maapätkät.

Virtakaapelin mitoitus – Miten valitset?

Käytä häviölaskuriamme laskemaan jännitehäviöt ja kaapelin lämmittämisessä menetetyn tehon. Sinä päätät sitten itse, miten paljon häviöitä hyväksyt.

OFC- vai CCA-kaapeli? – Miten valitset?

Lue OFC vs. CCA artikkeli ja päätä itse, mitkä asiat ovat sinulle olennaisia kun tiedät todelliset erot.
