Kaiutinkaapelit autoon – Ääni perille asti

Kaiutinkaapeli vie äänen kaiuttimille joko soittimen sisäänrakennetulta vahvistimelta tai erilliseltä vahvistimelta. Valikoimassamme on kahta eri lajia kaiutinkaapeleita:

• CCA ( Copper Clad Aluminium )
• OFC ( Oxygen Free Copper )

Valikoimastamme löydät kaiutinkaapeleita metritavarana seuraavat koot:

• 0.75 mm² ( OFC )
• 1.30 mm² ( OFC )
• 1.50 mm² ( OFC ja CCA )
• 2.10 mm² ( OFC )
• 2.50 mm² ( OFC ja CCA )
• 3.30 mm² ( OFC )
• 4.00 mm² ( OFC ja CCA )
• 5.30 mm² ( OFC )
• 6.00 mm² ( OFC ja CCA )
• 10.00 mm² ( OFC )

Kaiutinkaapelin koko ilmoitetaan yhden johtimen poikkipinta-alana. Kaapelissa on kaksi johdinta, joiden molempien pinta-ala on ilmoitetun kokoinen.

Tästä kategoriasta löydät myös erilaiset liittimet kaiutinkaapeleille:

• Kaiutinterminaalit
• Jatkoliittimet kaiutinkaapelille
• SpeakOn-liittimet
• Banaaniliittimet

Kaapeleille on kerrottu omissa kappaleissaan ehdotus käyttökohteesta kyseiselle kaapelille. Oletus etukaiuttimille 4 Ω ja subwooferille 1 Ω. Ehdotus on suuntaa antava. Lopussa on annettu linkki laskuriin, jolla voit tarkistaa koot tarkasti itse.

0.75 mm² kaiutinkaapelit autoon – pienikin voi olla riittävä

Tämä koko sopii kuljettamaan kaiutintasoisen signaalin soittimen takaa tavaratilassa olevalle vahvistimelle. Koko on sopiva myös diskanttien kaapeliksi tavaratilasta auton kojetaululle vedettynä 100 W RMS teholuokassa.

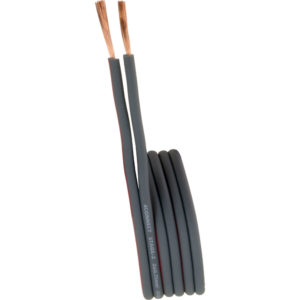

FOUR Connect 4-800239 on 0.75 mm² OFC-kaiutinkaapeli notkealla suojakuorella. Kaiutinkaapeli PL-075 on halpa 0.75 mm² OFC-kaiutinkaapeli vähän jäykemmällä eristeellä. Saatavilla vielä halvemmalla täydessä rullassa.

1.30 ja 1.50 mm² kaiutinkaapelit autoon – pienimmästä seuraavat

Tämä kokoluokka sopii keskiäänille ja laajakaistoille tavaratilasta kojetaululle vedettynä 200 W RMS teholuokassa. Tai etukaiuttimille 100 W RMS teholuokassa. Metrin mittaisena kokoluokka riittää 500 W RMS subwooferkäytössä.

FOUR Connect 4-800240 on 1.50 mm² OFC-kaiutinkaapeli notkealla suojakuorella. FOUR Connect 4-SC1.50 on 1.50 mm² CCA-kaiutinkaapeli. Connection FT 216.2 on 1.30 mm² OFC-kaiutinkaapeli.

2.10 ja 2.50 mm² kaiutinkaapelit autoon – peruskokoluokan kaapelit

Tämä kokoluokka sopii etukaiuttimille tavaratilasta auton etuoviin vedettynä 300 W RMS teholuokkaan asti. Metrin mittaisena kokoluokka riittää 1500 W RMS subwooferkäytössä.

Connection FT 214.2 on 2.10 mm² OFC-kaiutinkaapeli. FOUR Connect 4-SC2.50 on 2.50 mm² CCA-kaiutinkaapeli. FOUR Connect 4-800241 on 2.50 mm² OFC-kaiutinkaapeli.

3.30 ja 4.00 mm² kaiutinkaapelit autoon – suuremmat kaapelit

Tämä kokoluokka sopii etukaiuttimille tavaratilasta auton etuoviin vedettynä 500 W RMS teholuokkaan asti. Metrin mittaisena kokoluokka riittää 3000 W RMS subwooferkäytössä.

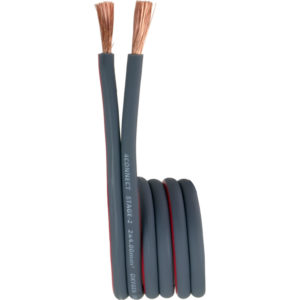

FOUR Connect 4-800242 on 4.00 mm² OFC-kaiutinkaapeli. Connection FT 212.2 on 3.30 mm² OFC-kaiutinkaapeli. FOUR Connect 4-SC4.00 on 4.00 mm² CCA-kaiutinkaapeli.

5.30 ja 6.00 mm² kaiutinkaapelit autoon – suuret kaapelit

Tämä kokoluokka sopii etukaiuttimille tavaratilasta auton etuoviin vedettynä 1000 W RMS teholuokassa. Metrin mittaisena kokoluokka riittää 5000 W RMS subwooferkäytössä.

FOUR Connect 4-800243 on 6.00 mm² OFC-kaiutinkaapeli. Connection FT 210.2 on 5.30 mm² OFC-kaiutinkaapeli. FOUR Connect 4-SC6.00 on 6.00 mm² CCA-kaiutinkaapeli.

10.00 mm² kaiutinkaapelit autoon – todella suuret kaapelit

Tämä koko sopii etukaiuttimille tavaratilasta auton etuoviin vedettynä 2000 W RMS teholuokassa. Metrin mittaisena koko riittää 10000 W RMS subwooferkäytössä.

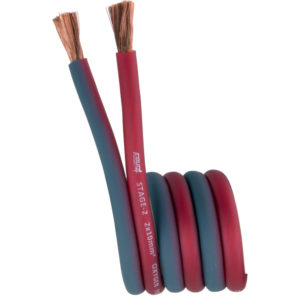

FOUR Connect 4-800245 on 10.00 mm² OFC-kaiutinkaapeli. FOUR Connect 4-SC10.00 on 10.00 mm² CCA-kaiutinkaapeli.

Terminaalit ja liittimet kaiutinkaapeleille

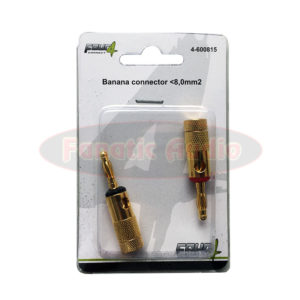

Kaiutinterminaali asennetaan kaiutinkoteloon upottamalla. FOUR Connect 4-600818 SpeakOn-liitin on pikaliitin kaiutinkaapelille. Four Connect 4-600123 jatkoliittimellä voi tehdä pikaliitoksen keskelle kaapelia. Banaaniliitin käy myös kotilaitteisiin.

Kaiutinkaapelin mitoitus – Miten valitset?

Käytä kaiutinkaapelilaskuriamme laskemaan jännitehäviöt ja kaapelin lämmittämisessä menetetyn tehon. Lue samalla Kaiutinkaapelin mitoitus-artikkeli. Sinä päätät sitten itse, miten paljon häviöitä hyväksyt.

OFC- vai CCA-kaapeli? – Miten valitset?

Lue OFC vs. CCA artikkeli ja päätä itse, mitkä asiat ovat sinulle olennaisia, kun tiedät todelliset erot.
