Kuvaus
PHD Audio 3-WAY Xvr on passiivinen 3-tie jakosuodin.
PHD Audio 2-WAY Xvr ja PHD Audio 3-WAY Xvr ovat erittäin laadukkaista italialaisista komponenteista kasattuja jakosuotimia. Kaksitiesuodinta käytetään FB- ja Studio-mallistojen 2-tie erillissarjoissa. Kolmitiesuodinta käytetään CF-, FB- ja Studio-mallistojen 3-tie erillissarjoissa. Kummassakin suodinmallissa on diskantin ylikuormitussuoja.
Tässä 3-tie jakosuotimessa diskantin suotimen kondensaattori on MKP-kondensaattori ja kela ilmasydänkela. Diskantin toisto Näillä saadaan diskanttitoisto pysymään ilmavana ja heleänä. Midbassolle käytetään pienempään tilaan mahtuvia ferriittisydänkeloja ja elektrolyyttikondensaattoreita. Keskiäänen suotimessa on molempia kelatyyppejä ja elektrolyyttikondensaattori.
PHD Audio käyttää tässä 2-tie jakosuotimessa käytetään epäsymmetristä jakoa. Jos elementtien jakotaajuudet ovat samat, niiden toistovasteeseen tulee huomattavan suuri korostuma jakotaajuuden kohdalle.

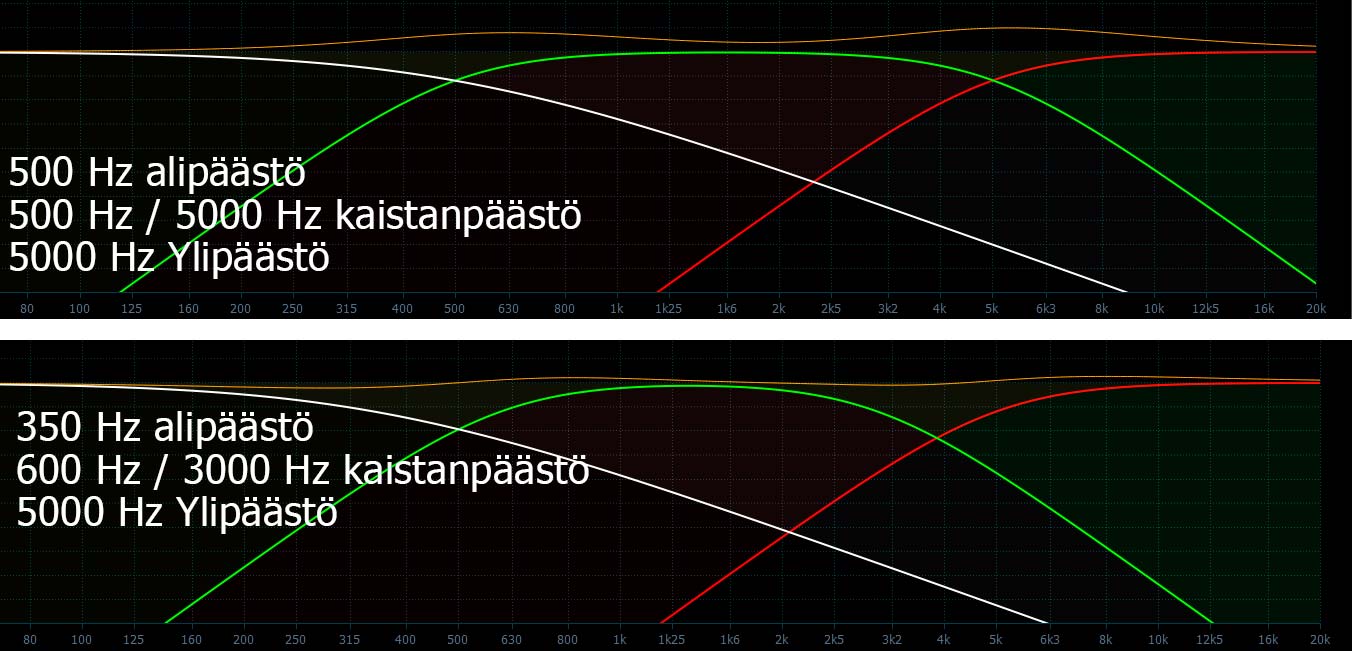

Yllä olevassa kuvassa valkoinen käyrä on alipäästösignaali midbassolle, vihreä käyrä kaistanpäästösignaali keskiäänelle, punainen ylipäästösignaali diskantille ja ruskea niiden yhteisesti aikaansaama summasignaali. Epäsymmetrisillä jaoilla saadaan paljon tasaisempi toistovaste.
Ominaisuudet:
- 3-tie passiivinen jakosuodin
- suojapiiri diskantin ylikuormitukselle
- midbasso alipäästösuodin: 350 Hz, 6 dB/oct
- keskiääni ylipäästösuodin: 600 Hz, 12 dB/oct
- keskiääni alipäästösuodin: 3000 Hz, 12 dB/oct
- diskantti ylipäästösuodin: 5000 Hz, 12 dB/oct
- jakosuotimen mitat LxKxP: 130 x 40 x 87 mm
- PARIHINTA eli tuotteen hinnalla saat 2 kpl suotimia
Vinkki: hyvälaatuinen 3-tie jakosuodin mille tahansa 4 Ω elementeille joille sopivat jakotaajuudet ovat hyvin yleisesti käytössä olevat noin 500 ja 5000 Hz.
