Kuvaus
PHD Audio 2-WAY Xvr on passiivinen 2-tie jakosuodin.
PHD Audio 2-WAY Xvr ja PHD Audio 3-WAY Xvr ovat erittäin laadukkaista italialaisista komponenteista kasattuja jakosuotimia. Kaksitiesuodinta käytetään FB- ja Studio-mallistojen 2-tie erillissarjoissa. Kolmitiesuodinta käytetään CF-, FB- ja Studio-mallistojen 3-tie erillissarjoissa. Kummassakin suodinmallissa on diskantin ylikuormitussuoja.
Tässä 2-tie jakosuotimessa molemmat kelat ovat ilmasydänmallia. Diskantin suotimen kondensaattorit ovat MKP-kondensaattoreita ja midbassolle käytetään MKT-kondensaattoria. Diskantille on suotimessa 3-asentoinen tasonsäätö.
PHD Audio käyttää tässä 2-tie jakosuotimessa käytetään epäsymmetristä jakoa. Jos elementtien jakotaajuudet ovat samat, niiden toistovasteeseen tulee huomattavan suuri korostuma jakotaajuuden kohdalle.

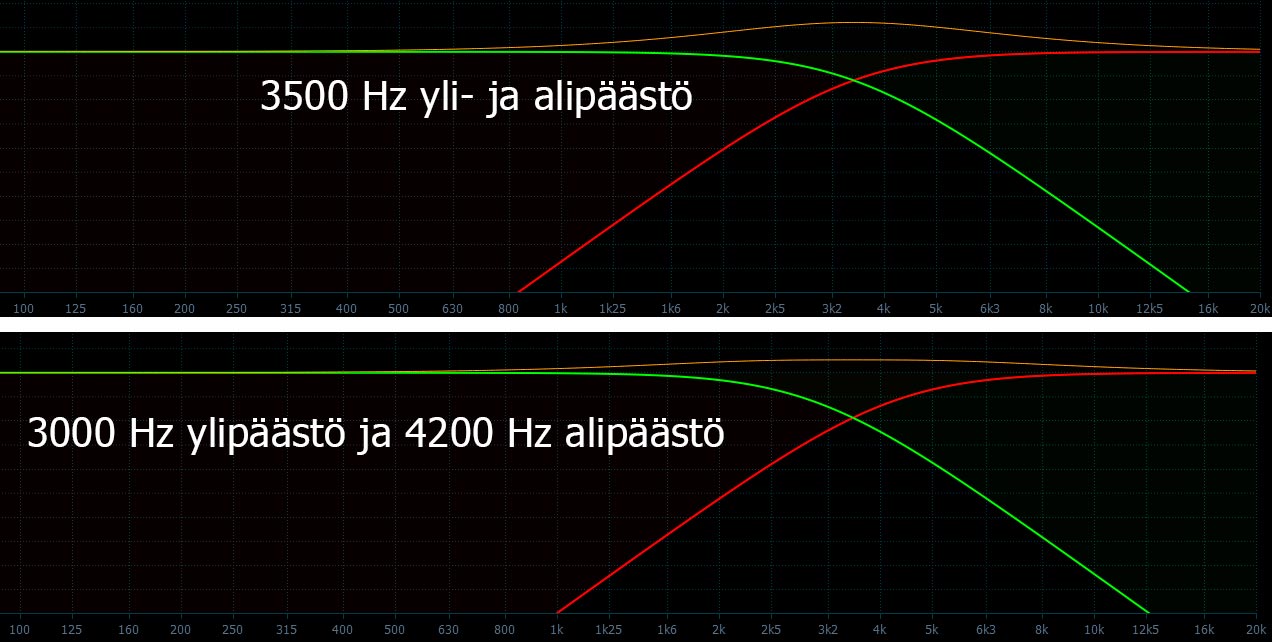

Yllä olevassa kuvassa punainen käyrä on alipäästösignaali, vihreä käyrä ylipäästösignaali ja ruskea niiden yhteisesti aikaansaama summasignaali. Kun tähän yhdistetään elementtien loivasti laskevat toistovasteet ( diskantilla matalia kohden ja midbassolla korkeita ääniä kohden ), saadaan epäsymmetrisellä jaolla hyvinkin tasainen toistovaste.
Ominaisuudet:
- 2-tie passiivinen jakosuodin
- suojapiiri diskantin ylikuormitukselle
- jakotaajuus alipäästö midbassolle: 3000 Hz
- jakotaajuus ylipäästö diskantille: 4200 Hz
- jakojyrkkyys 12 dB/oct
- diskantille kolme eri tasoa: 0, -3 ja -6 dB
- jakosuotimen mitat LxKxP: 130 x 40 x 87 mm
- PARIHINTA eli tuotteen hinnalla saat 2 kpl suotimia
HUOMIO! Tällä hetkellä näissä jakosuotimissa on läpinäkyvän pleksikannen sijaan PHD logollinen sininen pleksikansi.
Vinkki: erittäin hyvälaatuinen 2-tie jakosuodin mille tahansa 4 Ω elementeille. Lähes kaikki diskanttielementit ja midbassoelementit toimivat hyvin näillä jakotaajuuksilla. Poikkeuksena erittäin pienikokoiset ja huonolaatuiset diskantit jotka saattavat kaivata korkeampaa tai jyrkempää jakoa.
