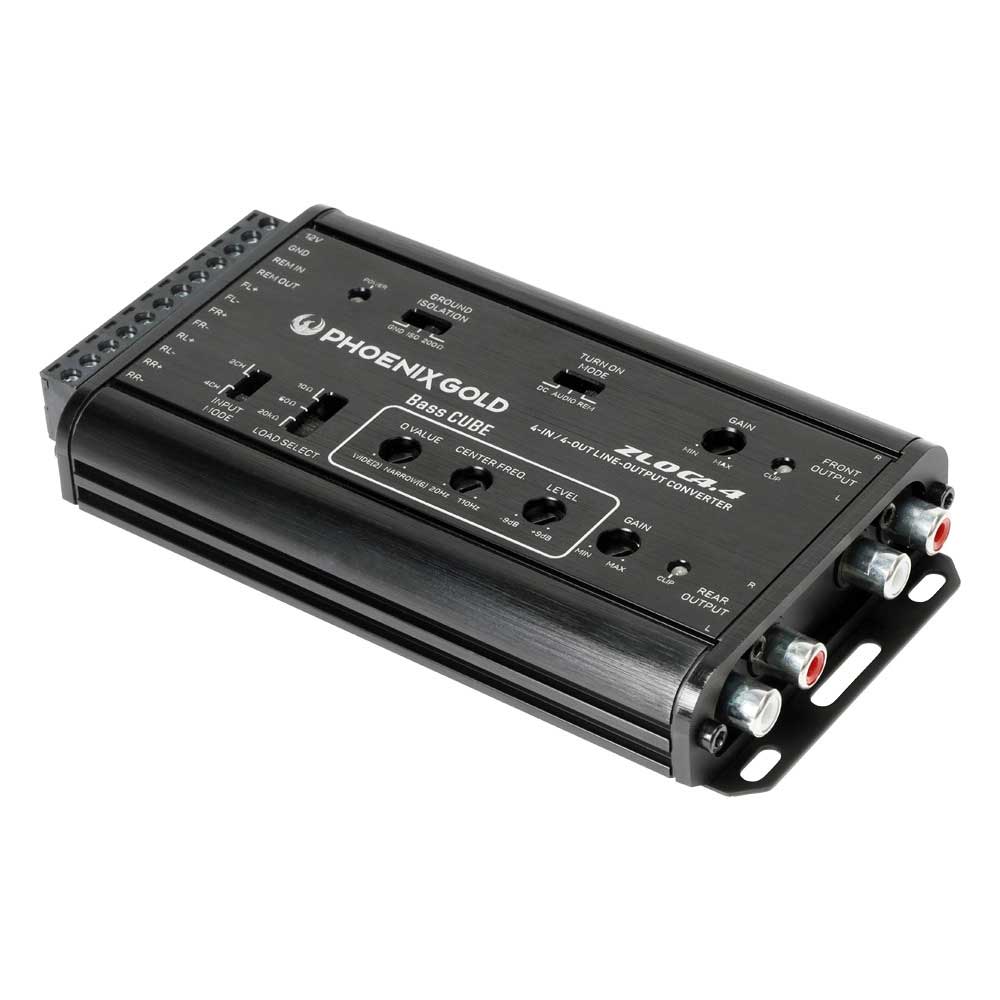

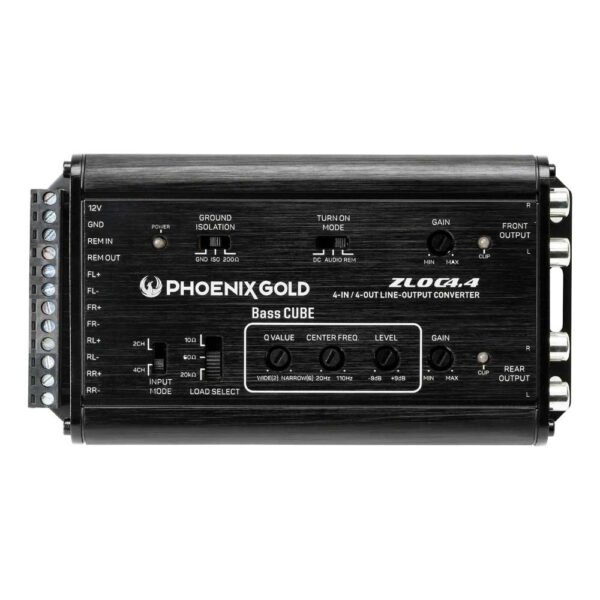

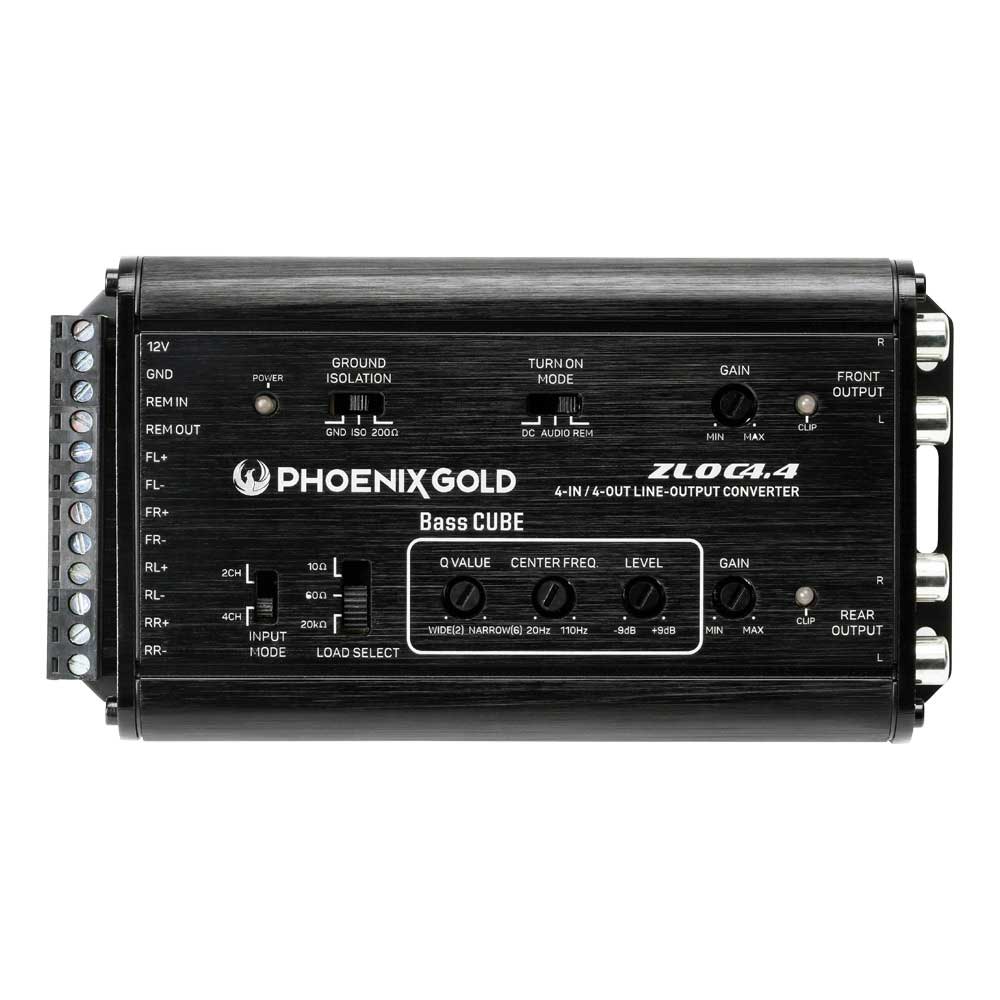

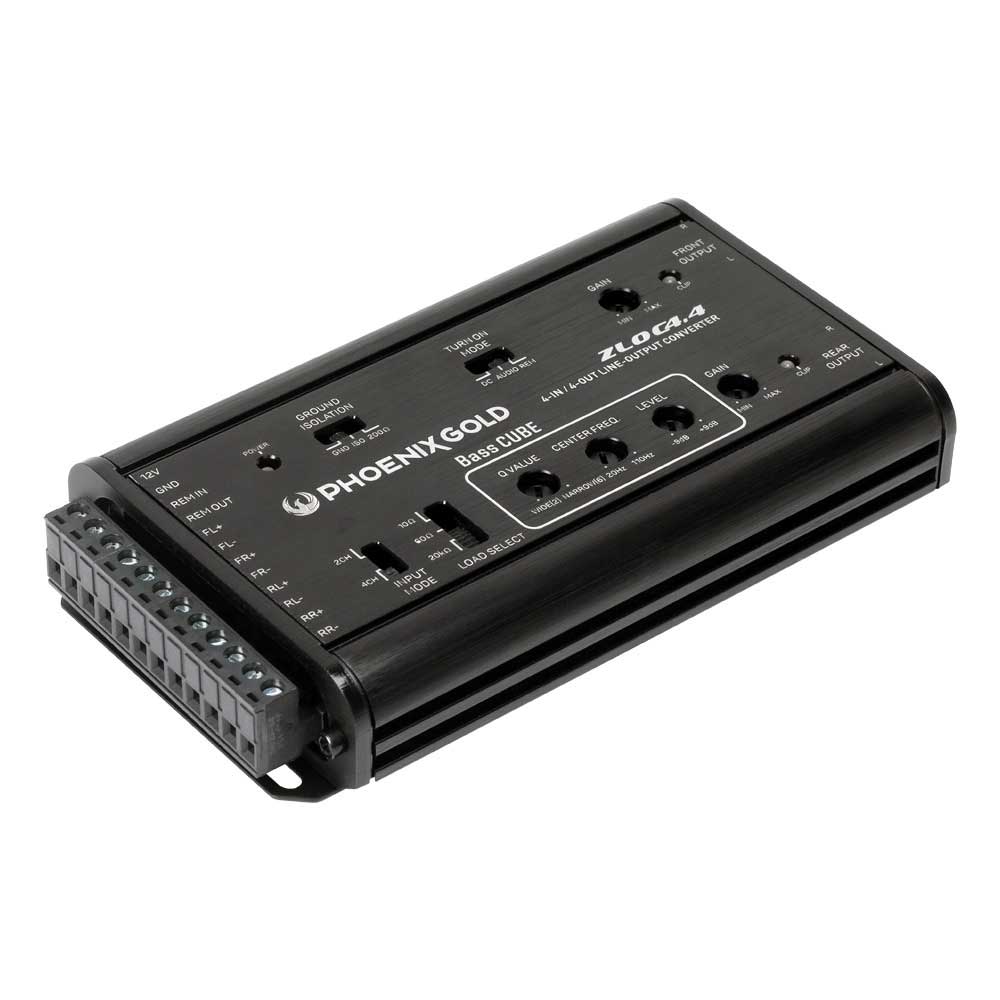

Phoenix Gold ZLOC2.2 on 4-kanavainen linjamuunnin josta saat vahvistimelle myös herätevirran.
Phoenix Gold Zloc-linjamuuntimissa on 3-asentoinen sisääntuloimpedanssin valinta. Se auttaa sovittamaan laitteen toimimaan paremmin erilaisten alkuperäisten soittimien ja vahvistimien kanssa ilman mykistymisiä tai muita häiriöitä. Vaihtoehdot ovat 10 Ω, 60 Ω ja 20 kΩ:
- 10 Ω asetuksella auton OEM-soitin ”näkee” linjamuuntimen 10 ohmin kuormana. Tämä asetus on hyvä esimerkiksi Mercedes-Benz Vitossa
- 60 Ω asetuksella auton OEM-soitin ”näkee” linjamuuntimen 60 ohmin kuormana. Tämä asetus parantaa monessa soittimessa äänenlaatua.
- 20 kΩ asetuksella auton OEM-soitin ”näkee” linjamuuntimen 20 000 ohmin kuormana. Eli käytännössä vahvistimen tuloliitäntänä.
Laitteessa on 3-asentoinen säätö myös signaalimaalle. Tällä voidaan eri autoissa poistaa mahdollisia vinkumisia ja muita häiriöitä sen mukaan, mikä vaihtoehto on kyseisen auton laitteistolle sopivin. HUOMIO! Sammuta laitteisto AINA ennen kuin kokeilet näitä eri vaihtoehtoja. Vaihtoehdot ovat GND, ISO ja 200 Ω:
- GND asennossa laitteen virtapuolen maa ja signaalimaa ovat yhdistettyinä
- ISO asennossa laitteen virtapuolen maa ja signaalimaa ovat erotettuina
- 200 Ω asennossa laitteen virtapuolen maa ja signaalimaa ovat yhdistettyinä 200 ohmin vastuksen kautta
GAIN-säädöllä voidaan säätää ulostulosignaalin voimakkuutta jopa 7.5V RMS tasolle saakka, joten tämä linjamuunnin toimii myös linjavahvistimena. CLIP-valo kertoo, jos ulostulosignaali säröytyy. Laitteen heräämiselle on myös 3-asentoinen valintakytkin. Vaihtoehdot ovat REM, DC ja Audio:
- REM asennossa laite herää kun se saa herätevirran. Tämä sopii hyvin jälkiasennettujen laitteiden kanssa tai jos sinulla on joku muu herätevirran lähde jota haluat käyttää.
- DC asennossa laite herää kun se tunnistaa OEM-laitteiston signaalissa tasavirtaa ( käytössä useissa uudemmissa autoissa )
- Audio asennossa laite herää kun se tunnistaa sisääntulevan signaalin
Semiparametrisella bassokorjaimella voit korostaa tai vaimentaa maksimissaan 9 dB verran haluamaasi taajuutta välillä 20 – 110 Hz.
Ominaisuuksia:
- 4-kanavainen aktiivinen linjamuunnin
- GAIN säätö molemmille kanavapareille oma
- Klippivalo molemmille kanavapareille oma
- alumiinirunko
- REM In/Out Kyllä
- Käynnistystapa REM / DC / AUDIO
- BASS EQ keskitaajuus: 20Hz – 110Hz
- BASS EQ tasonsäätö: -9 ~ +9dB
- Käyttöjännite: 8 – 32V
- Sisääntuloherkkyys 0.5 – 32V

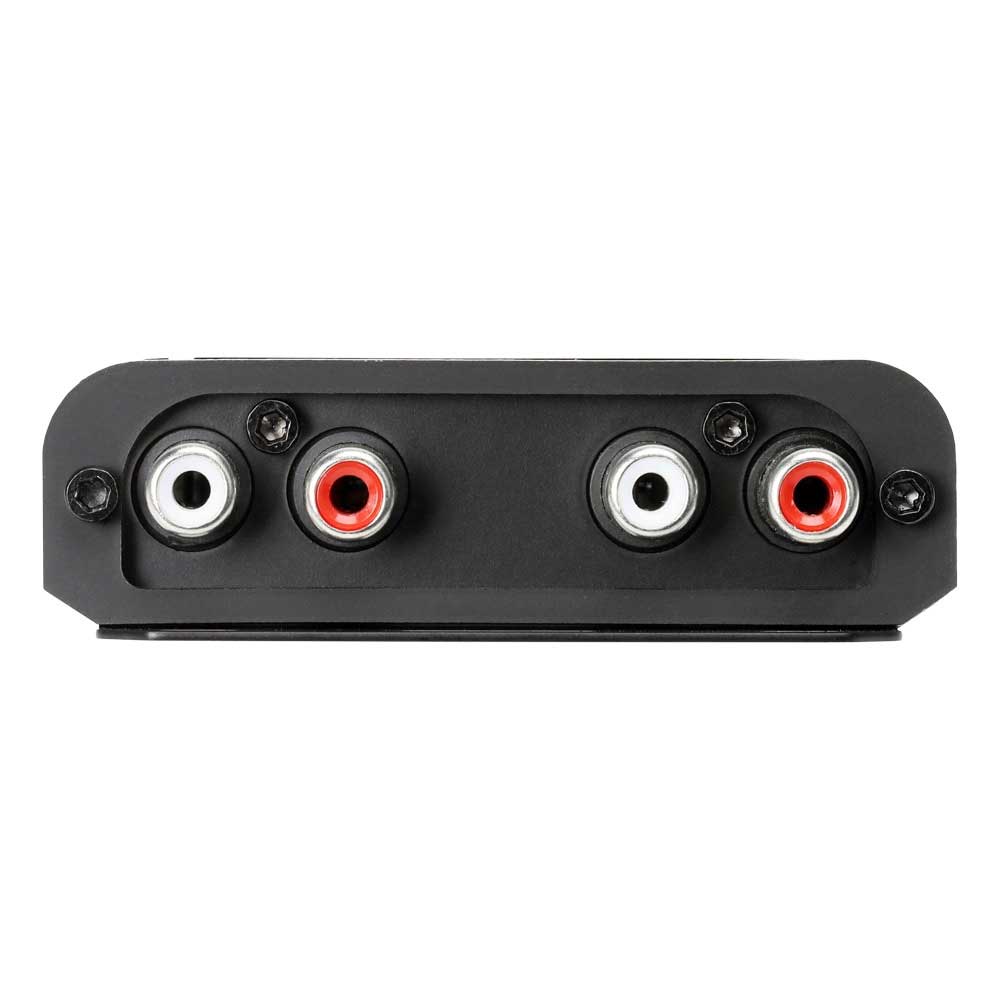

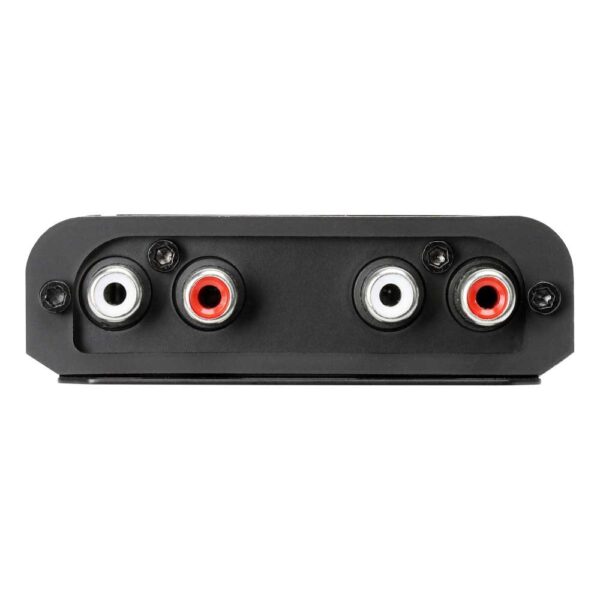

- RCA ulostulojännite (maks.): 7.5V
- Maks. jännite 40V (vaatii 20KΩ kuorman)
- Signaali-kohinasuhde >100dB @ 6.4V ulostulo
- Sisääntuloimpedanssi: 10Ω / 60Ω / 20KΩ
- Toistoalue: 10 – 30kHz
- THD <0.01%
- Ulostuloimpedanssi: <120Ω
- Maks. virrankulutus: 150 mA
- ulkomitat 130.6 × 82 × 24.8 mm

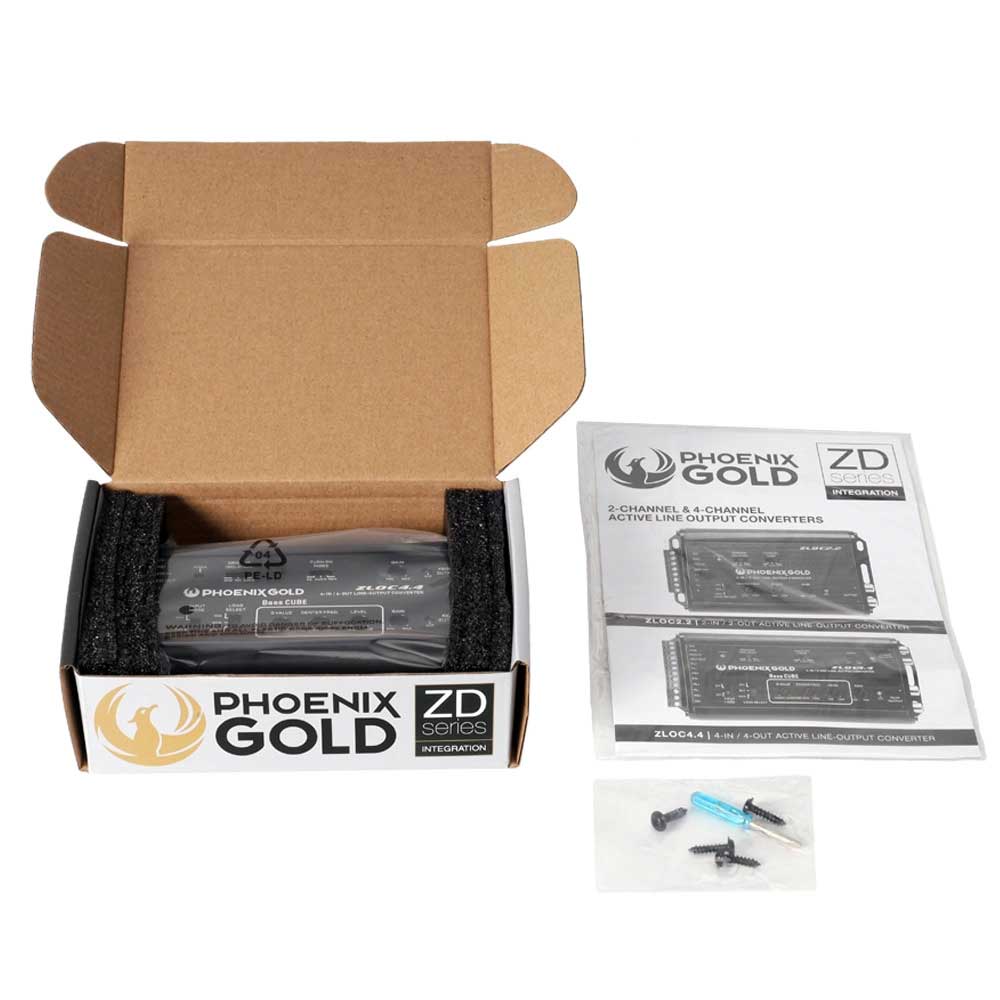

KÄYTTÖOHJE PDF-tiedostona TÄÄLLÄ
Huom! Testattu Volvon Harman Kardon järjestelmässä vm. 2020 ja ei toimi siinä.
