PHD Audio FB 8.1 Sub

Kuvaus

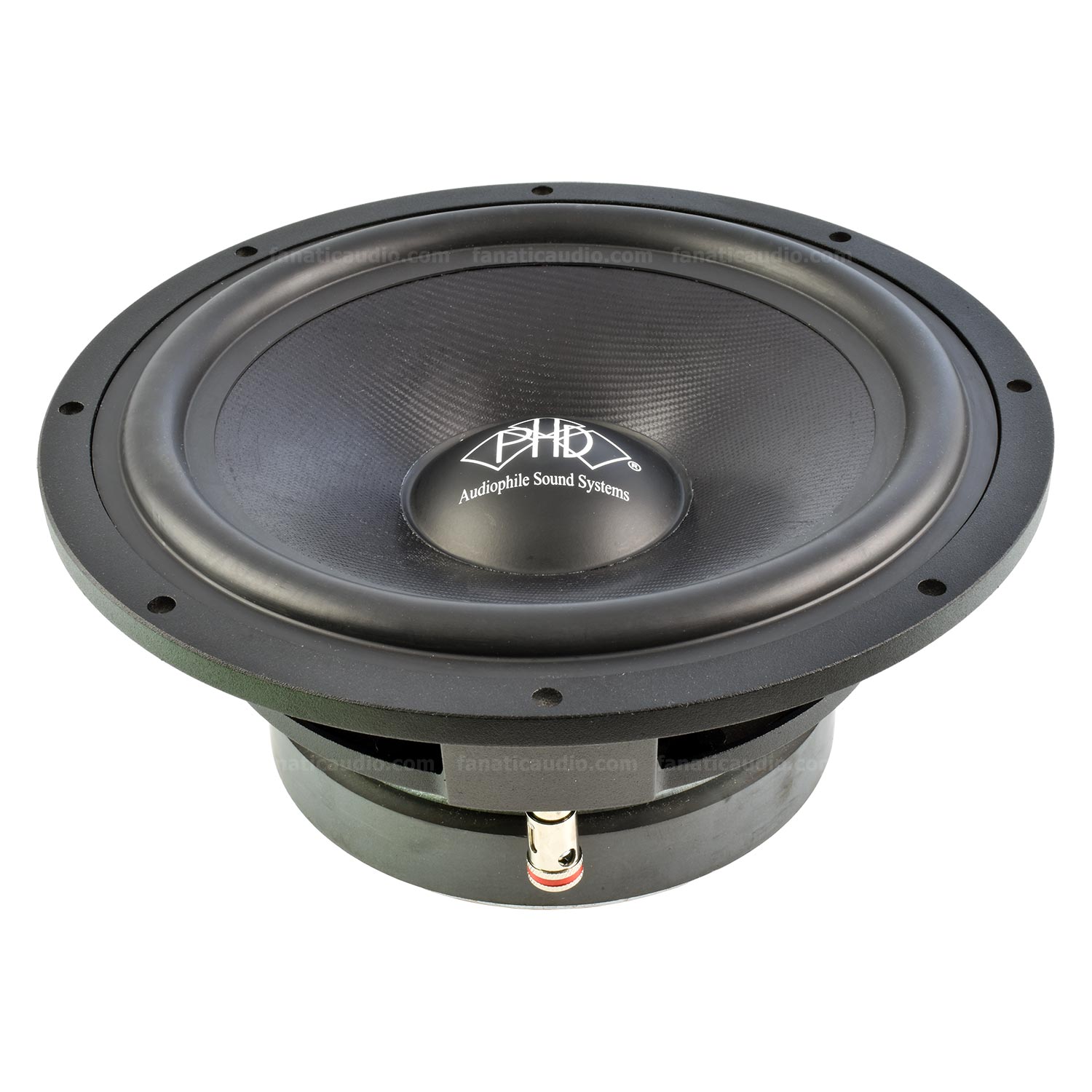

PHD Audio FB 8.1 Sub on 8″ subwoofer vähän vaativampaan käyttöön.

Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. FB-mallisarjassa on valinnanvaraa vähän vaativammallekin harrastajalle.

PHD Audio FB 8.1 Sub on elementti joka on tehty toistamaan bassoäänet tarkasti ja sävykkäästi. Koko sillä taajuusalueella jolla subwoofer on tarkoitettu käytettäväksi. Kyseessä ei ole mikään äänenpainesubbari vaan pelkästään mahdollisimman hyvää äänenlaatua ajatellen suunniteltu ja valmistettu subwooferelementti. Se kykenee kymmenen litran suljetussa kotelossa toistamaan matalimmatkin äänet ihan aikuisten oikeasti sävykkäästi ja samalla tasolla kuin hieman korkeammatkin sub-basso taajuudet.

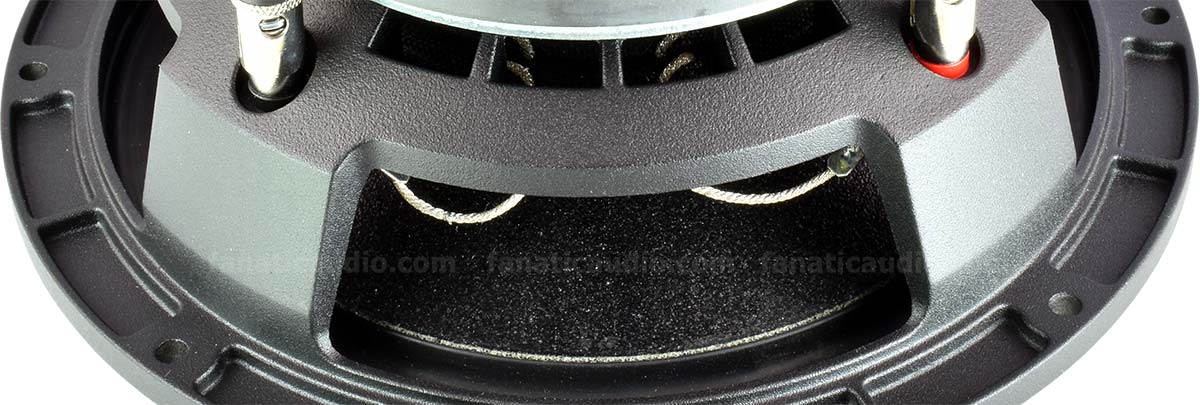

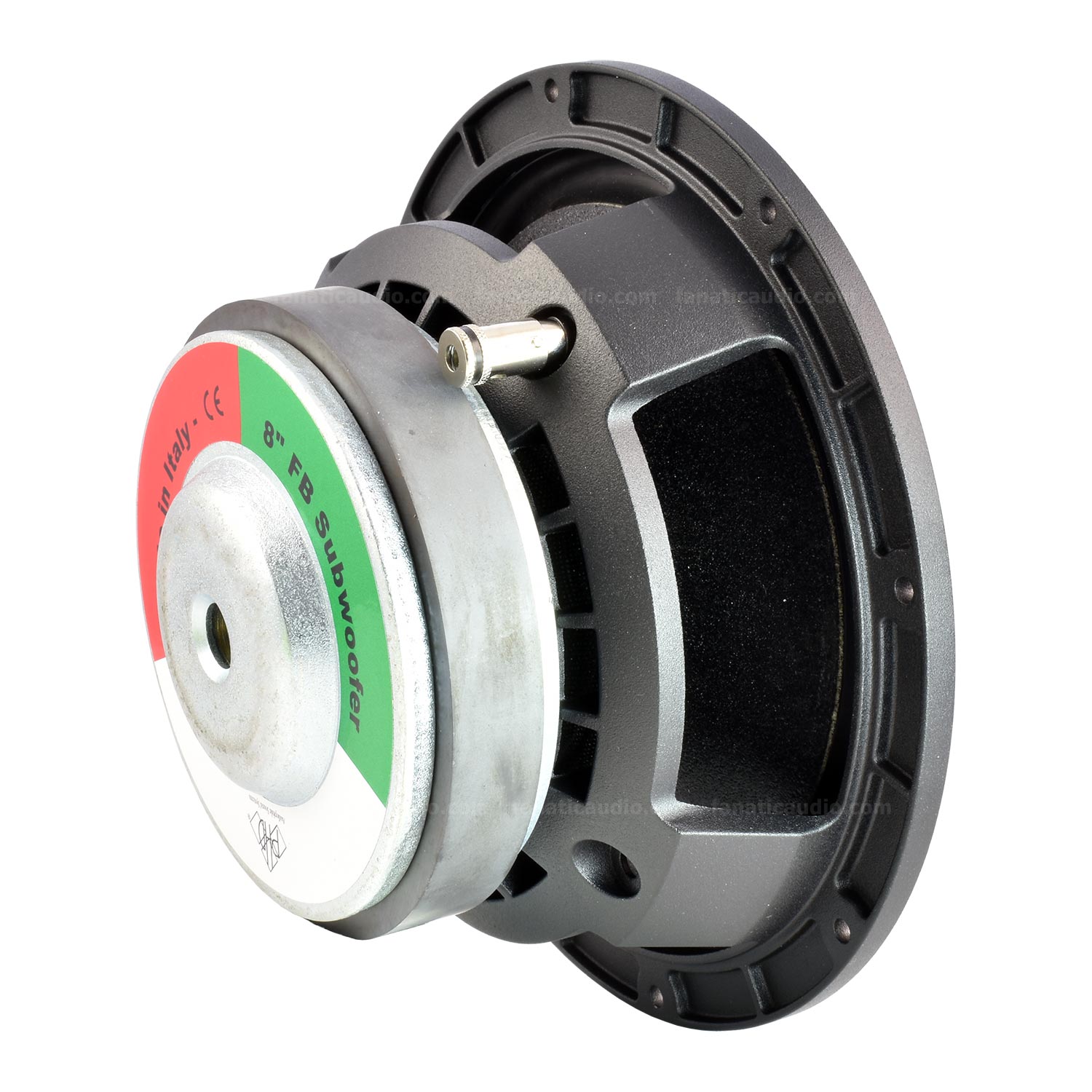

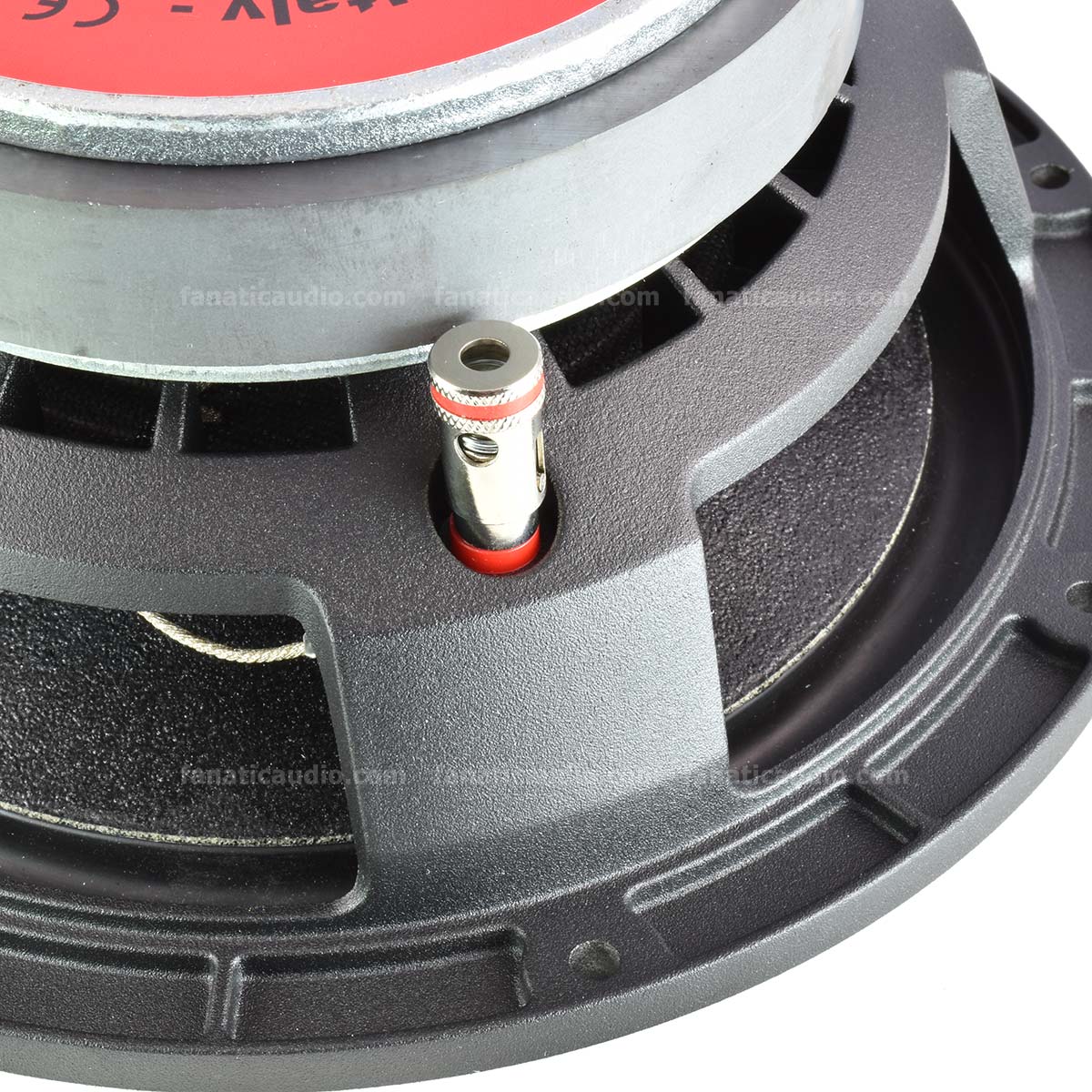

Tarkan bassotoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. Alumiinivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Elementin jousikuormitteiset kaapeliliitännät ovat kiinnitettynä rungon läpi. Pienemmässä subwoofer elementissä rungon hengittävyys korostuu entisestään. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella.

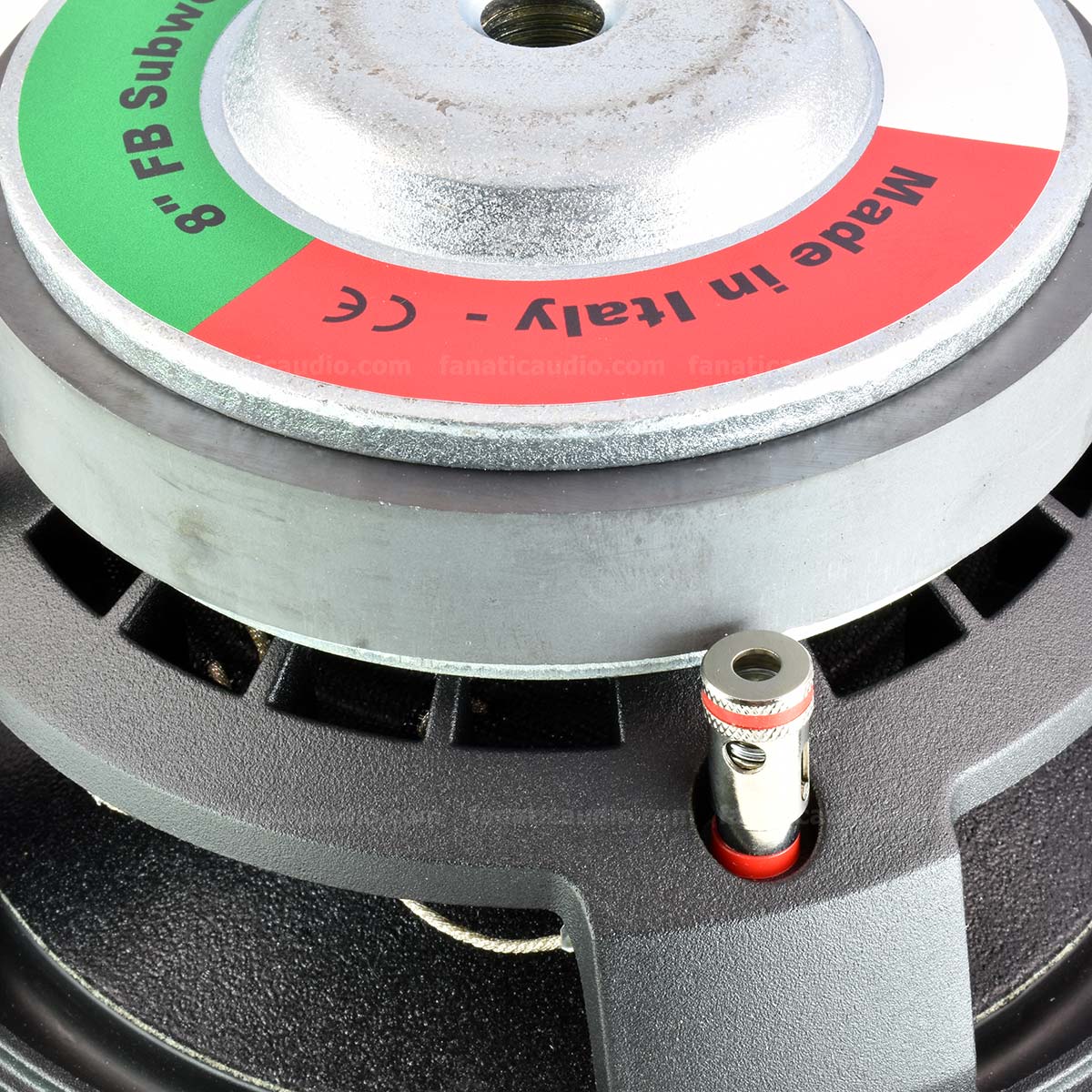

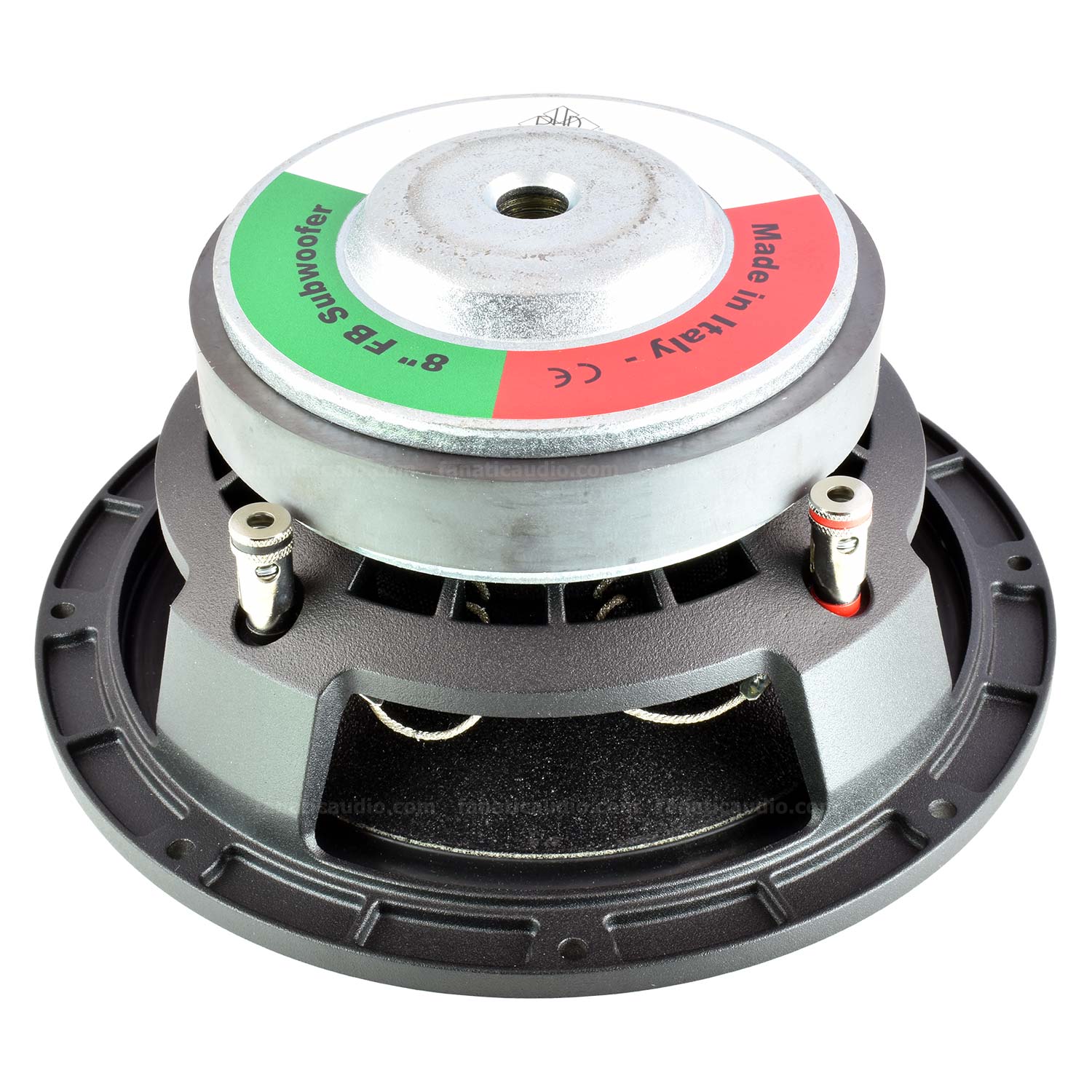

Magneetin keskipaalussa on tuuletusaukko. Puhekelan tuuletusta auttavat myös rungon alalaidassa magneetin vieressä olevat tuuletusaukot. Kaikki aukot on suojattu ritilällä, jotta puhekelan väliin ei pääse ylimääräistä tavaraa.

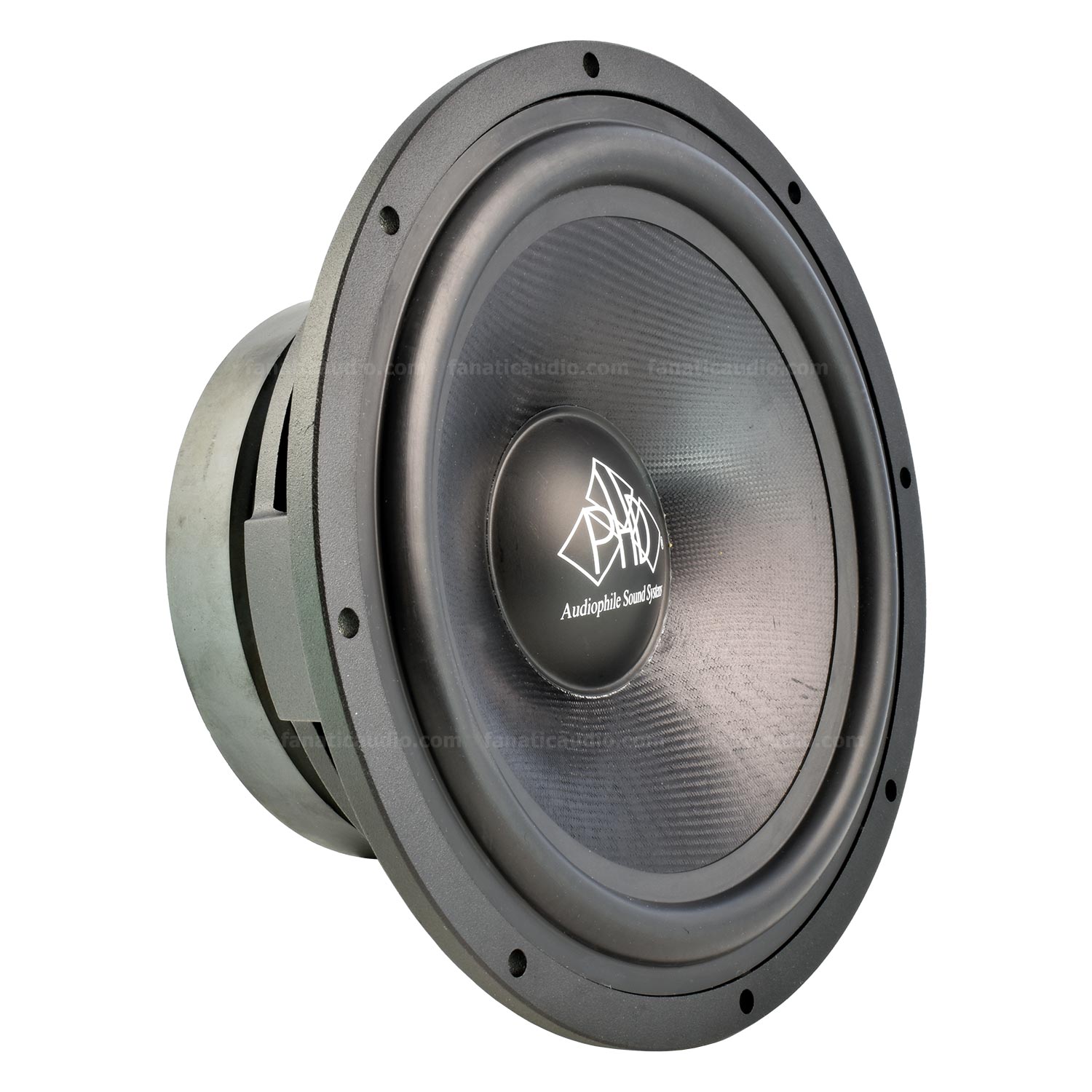

Kartio on lasikuituseosta, kuten kaikkien FB-malliston midbassojen, keskiäänielementtien ja laajakaistaelementinkin.  Liikkuvien osien massa on hyvin pieni, tällä saadaan hyvä herkkyys ja hyvä iskuäänien toisto.

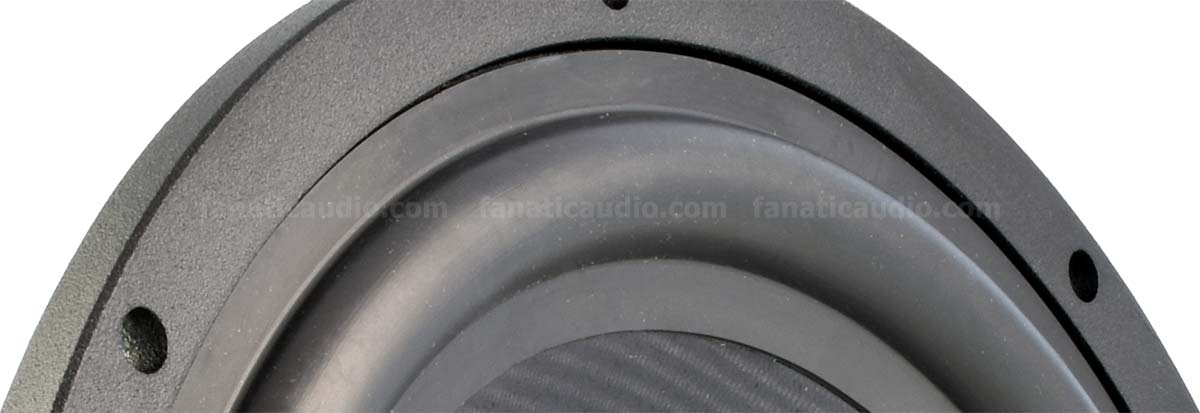

Yläripustus on HBNR-kumia ( Hydrogenated Nitrile Rubber ). Niin kuin kaikissa PHD Audion kaiutinelementeissä. Materiaali on yksi arvokkaimpia kumilaatuja, mutta sillä on erinomaisia ominaisuuksia juuri kaiuttimen ripustuskäytössä. Mekaaninen kestävyys, kulutuskestävyys, kemikaalien kestävyys, joustavuus ja lämpötilankesto ( -40 – +160 ° ) ovat kaikki erinomaisella tasolla.

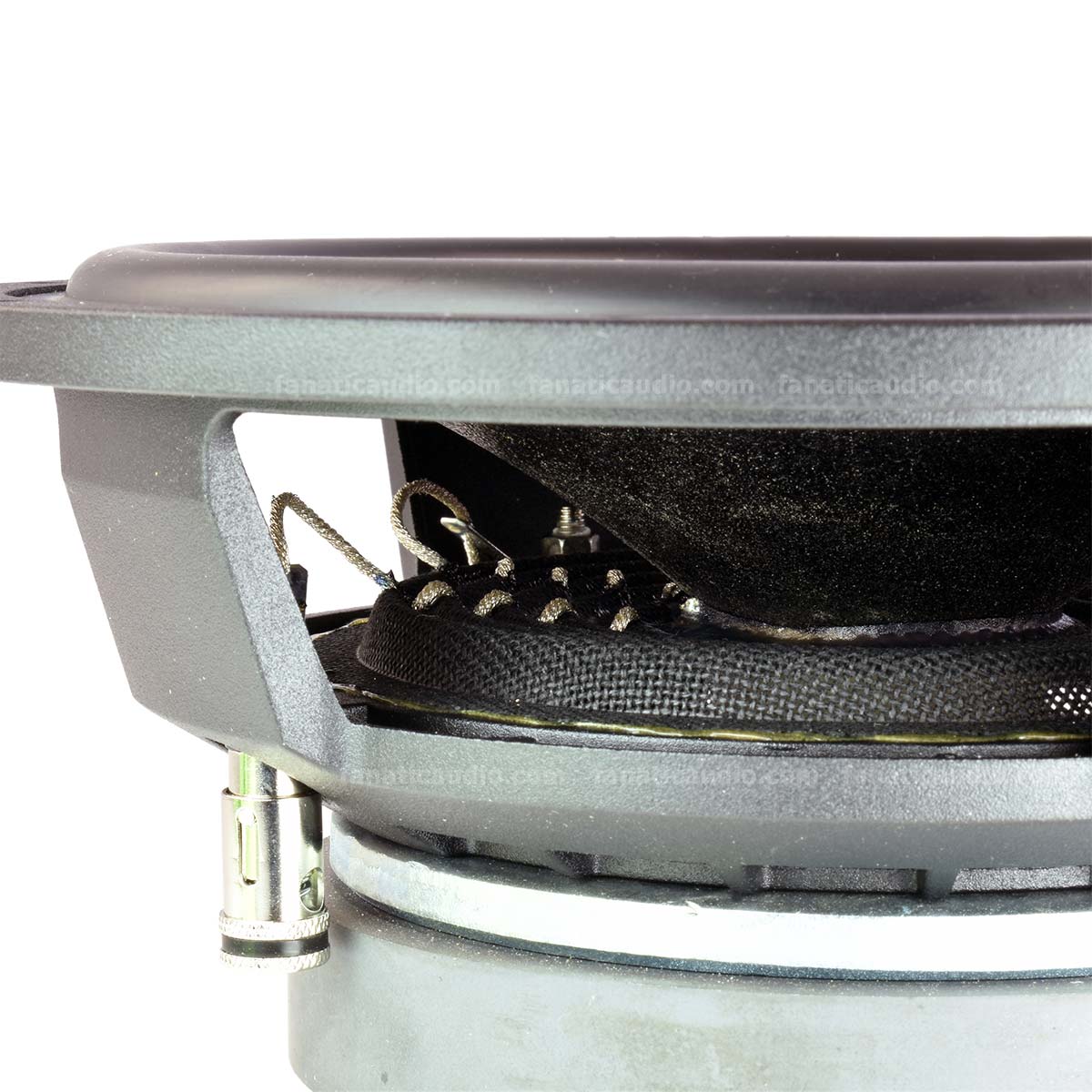

Alaripustuksena on yksikerroksinen ripustus. Useampia kerroksia ei kannata käyttää kun tavoitellaan hyvää herkkyyttä, tarkkaa toistoa ja mahdollisimman lineaarista toimintaa eri taajuuksilla. Alaripustus on rakenteeltaan lineaarinen eikä progressiivinen, koska tämän elementin tarkoituksena on toistaa kaikki sub-taajuudet mahdollisimman tasapainoisesti eikä tavoitella maksimi äänenpaineita tai tehonkestoja. Johtimet kulkevat osittain punottuina alaripustuksen sisään.

Tälle bassolle suosittelemme laadukasta vahvistinta joka kykenee tarjoamaan jatkuvaa tehoa 150-400 wattia. Huomioi, että kuorma on 4 Ω. Suositelluissa tuotteissa on kolme esimerkkiä hyvistä vaihtoehdoista, monovahvistin, 5-kanavainen ja 4-kanavainen.

Ominaisuudet:

• 8″ subwoofer
• 4 Ω puhekela
• tehonkesto 150 W RMS
• puhekelan halkaisija 1.5″
• puhekelan runkomateriaali alumiini
• alumiinivalurunko
• lasikuitukartio
• HNBR-kumiripustus
• lineaarinen alaripustus
• alaripustukseen punotut johtimet
• asennusaukon halkaisija: 185 mm
• elementin ulkolaipan halkaisija: 216 mm
• asennussyvyys: 97 mm
• magneetin halkaisija: 132 mm

• Suurin suositeltava suljettu kotelo netto: 10 litraa ( Q= 0.732 )
• suositeltava suljettu kotelo netto: 8 litraa ( Q= 0.815 )
• pienin suositeltava suljettu kotelo netto: 6 litraa ( Q= 0.864 )
• Suositeltava refleksikotelo: 20.5 litraa netto ( Viri 41 Hz, 25 cm pitkä 3″ Aeroport )

Thiele-Small parametrit:

• Fs: 46.14 Hz
• Vas: 14.2802 litraa
• Qts: 0.47
• lineaarinen X-max: +- 10 mm
• Herkkyys: 86.17 dB
• Bl: 10.93 N/A
• Kartion pinta-ala: 224.3176 cm²
• Re: 3.8 Ω
• Qms: 3.97
• Qes: 0.54
• Cms: 0.2032 mm/N
• Mms: 58.5366 grammaa
• Rms: 4.28 Ωm
• Zmin: 5.36 Ω
• L1kHz: 2.27 mH
• L10kHz: 1.16 mH

Vinkki: Sopiva suljettu kotelo tälle elementille on Basser 8 kotelo ( elementin asennusaukkoa joutuu viilaamaan reilun millin suuremmaksi )
