PHD Audio CF 8.1 Sub

Kuvaus

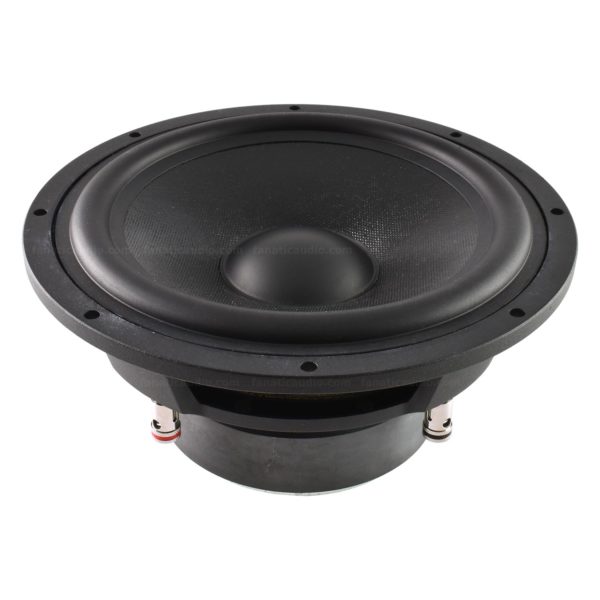

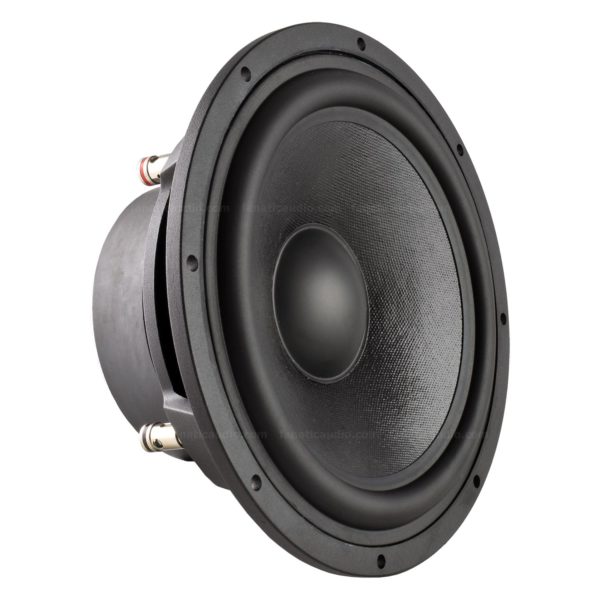

PHD Audio CF 8.1 Sub on 8″ subwoofer PHD-audion entry-level mallistosta.

Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. CF mallisarja on valmistajan entry level mallisto, joka tarjoaa todella musikaalisia kaiuttimia ja erinomaisen hinta-laatusuhteen.

PHD Audio CF 8.1 Sub on elementti joka on tehty toistamaan bassoäänet tarkasti ja sävykkäästi. Koko sillä taajuusalueella jolla subwoofer on tarkoitettu käytettäväksi. Kyseessä ei ole mikään äänenpainesubbari vaan pelkästään mahdollisimman hyvää äänenlaatua ajatellen suunniteltu ja valmistettu subwooferelementti. Asennettuna 28 litran refleksikoteloon, tässä elementissä on niin paljon voimaa ja uskottavuutta matalien äänien toistossa, että se toimii loistavasti myös kotikäytössä.

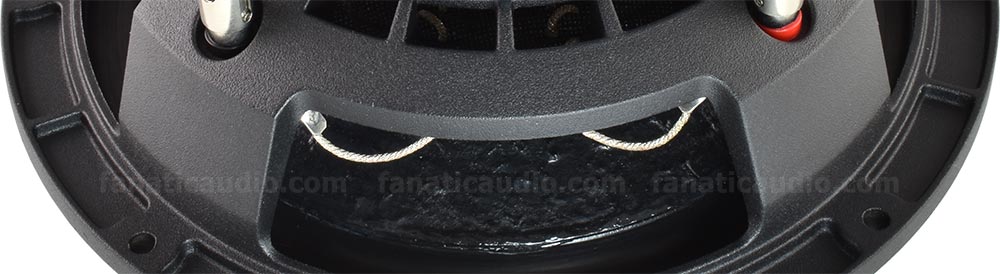

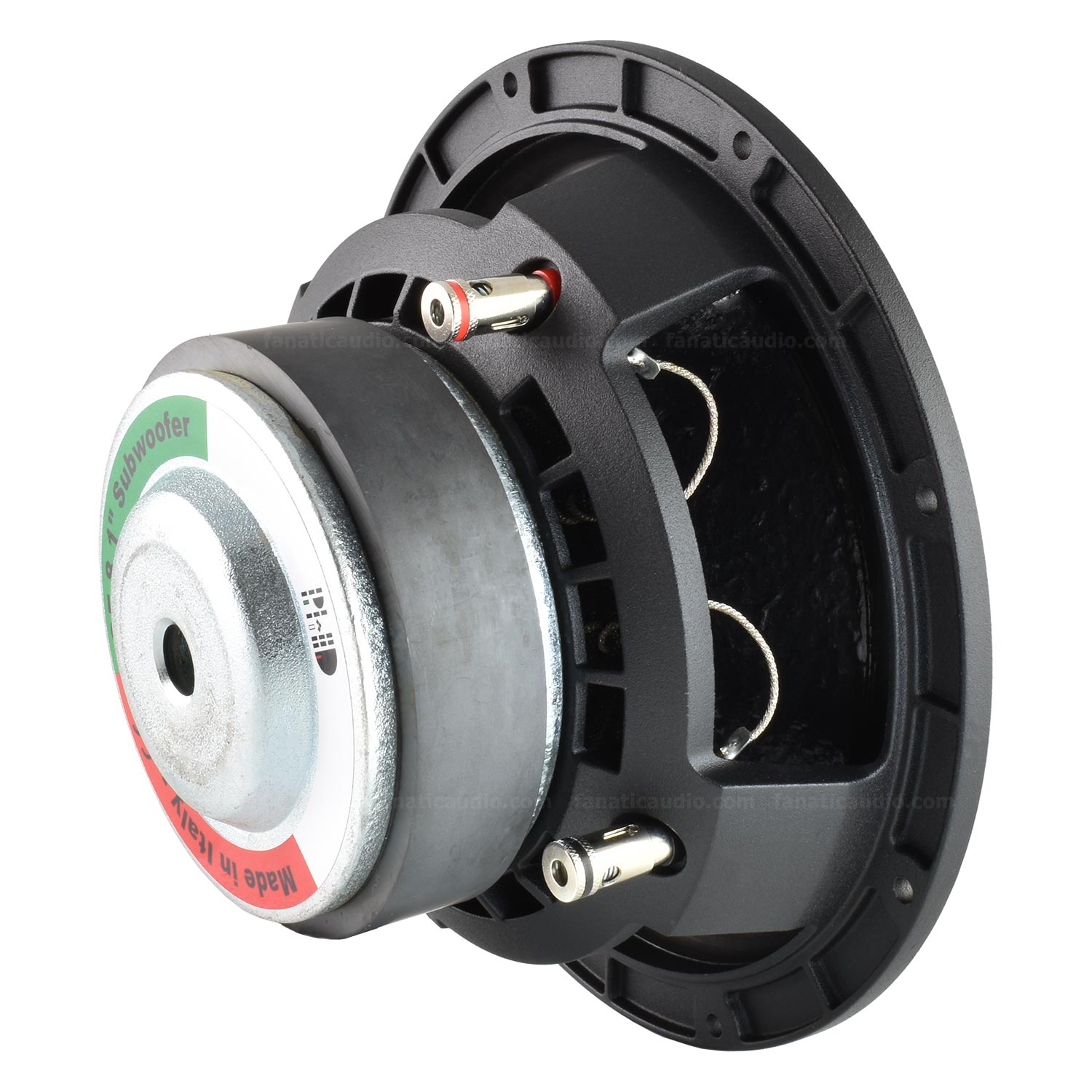

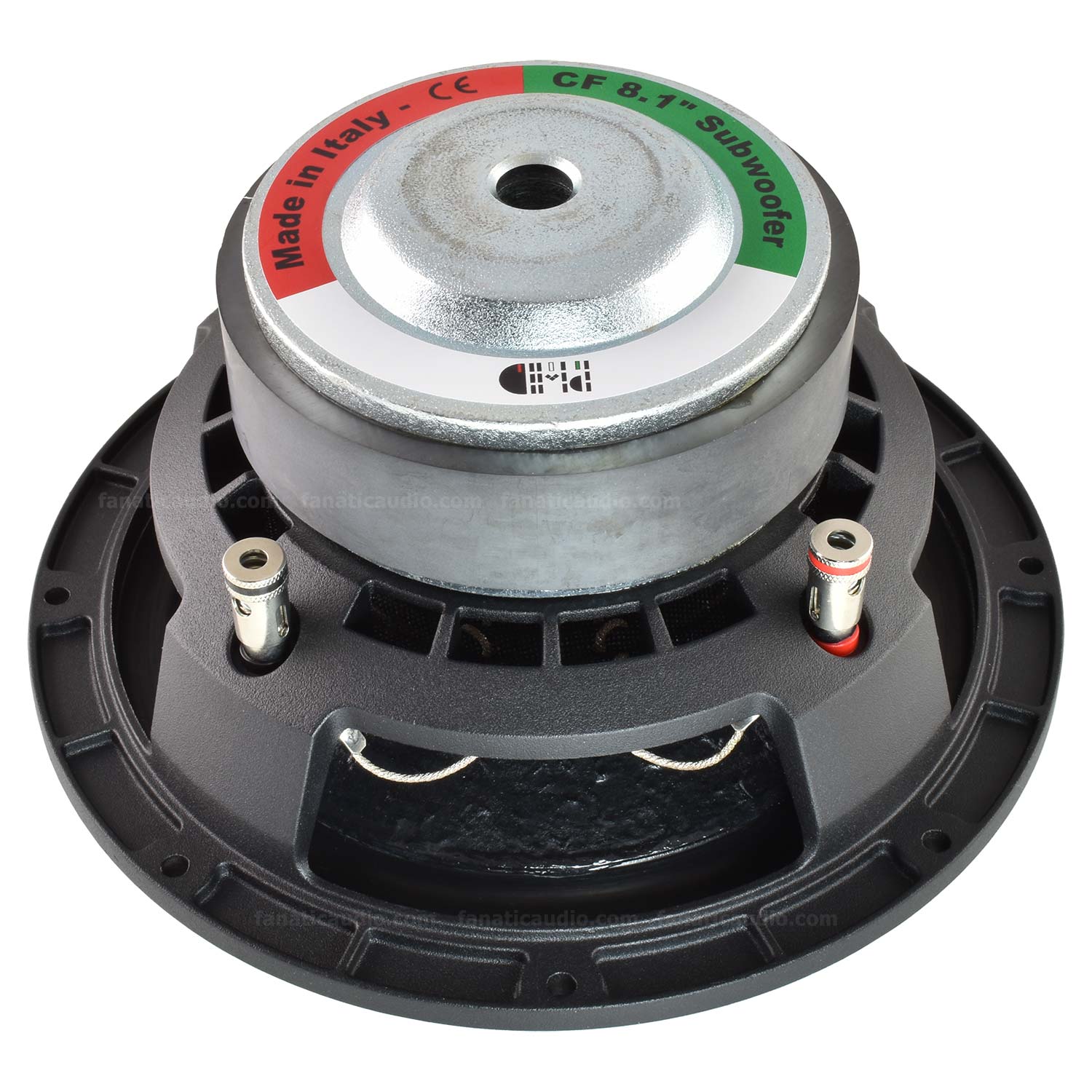

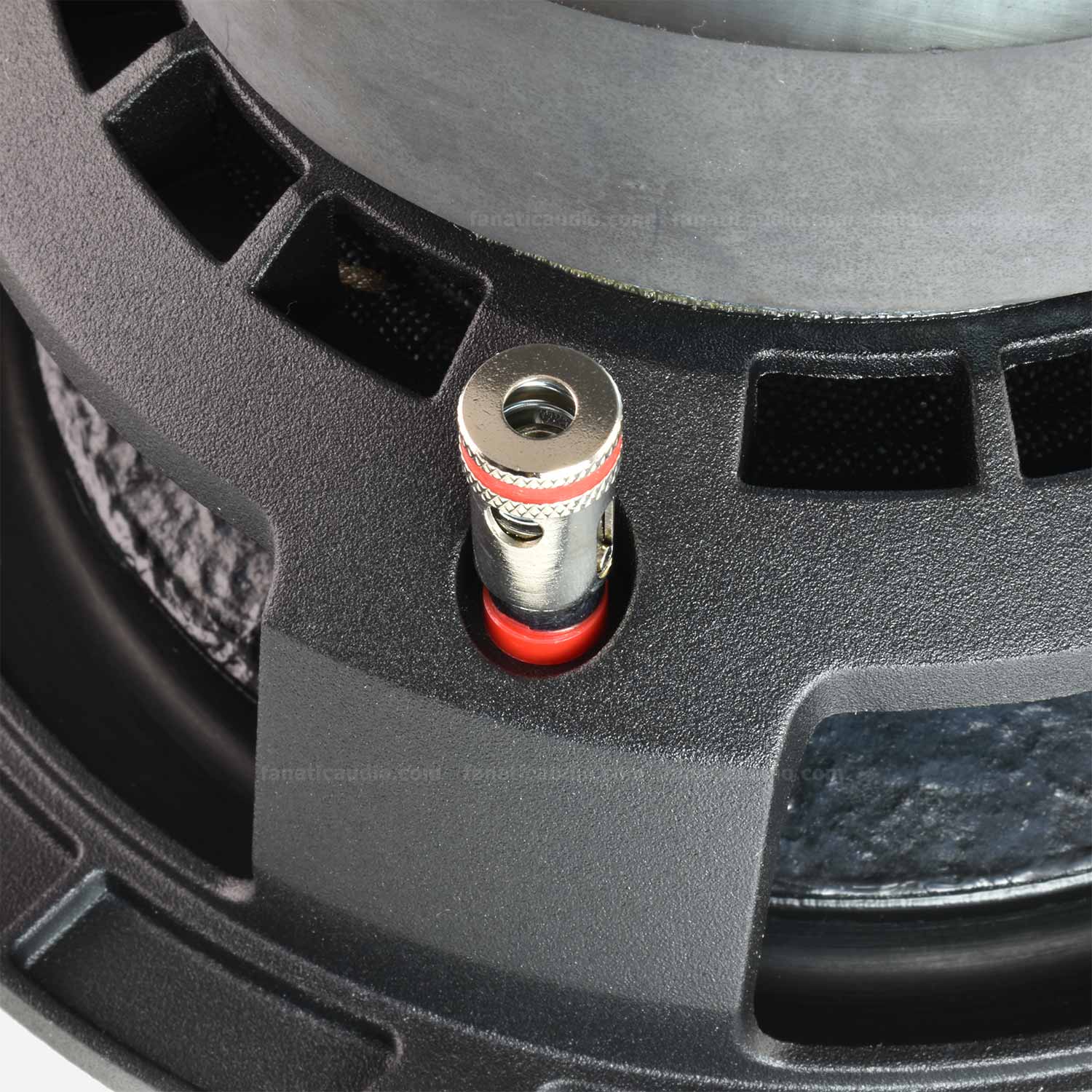

Tarkan bassotoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. Alumiinivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Elementin jousikuormitteiset kaapeliliitännät ovat kiinnitettynä rungon läpi. Pienemmässä subwoofer elementissä rungon hengittävyys korostuu entisestään. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella.

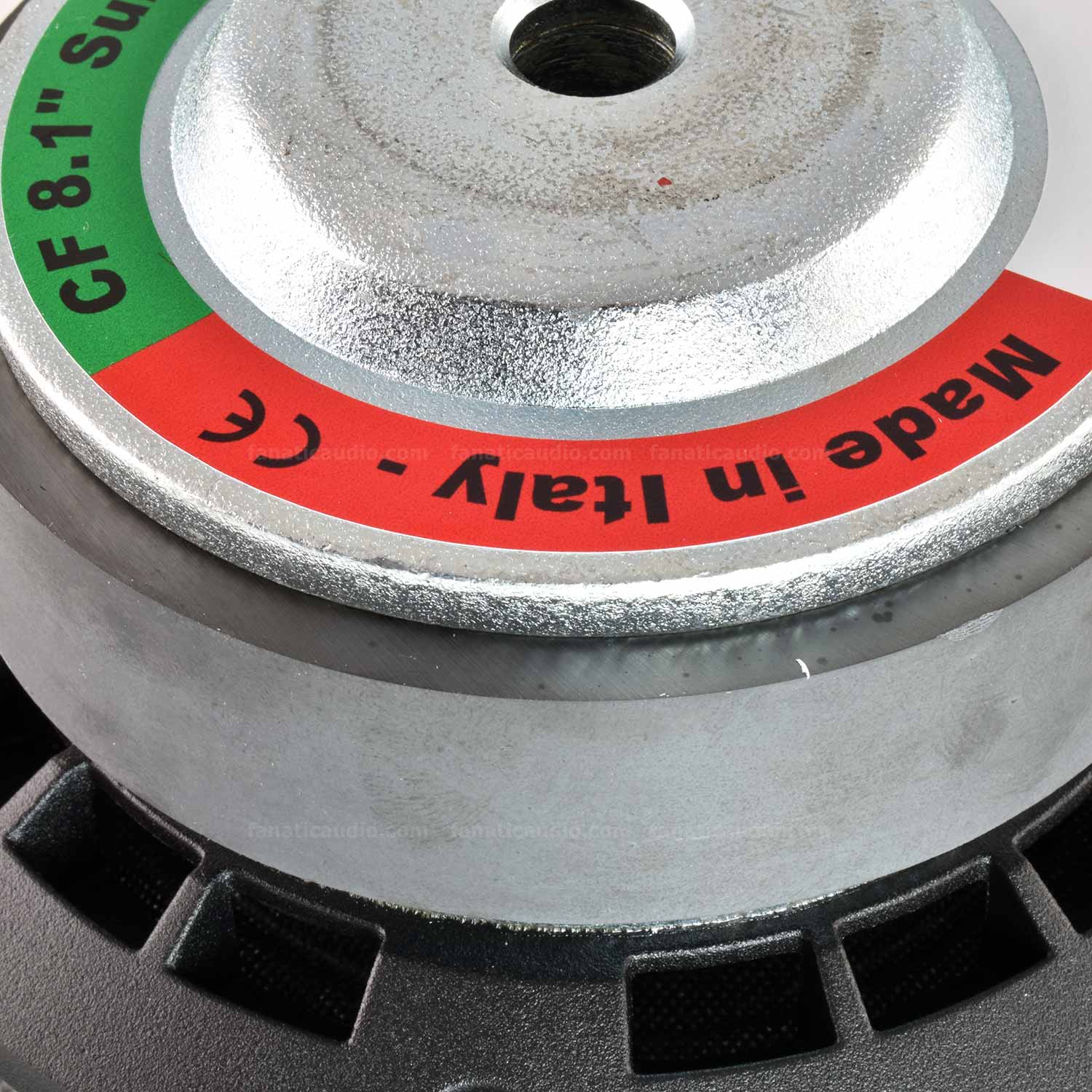

Magneetin keskipaalussa on tuuletusaukko. Puhekelan tuuletusta auttavat myös rungon alalaidassa magneetin vieressä olevat tuuletusaukot. Kaikki aukot on suojattu ritilällä, jotta puhekelan väliin ei pääse ylimääräistä tavaraa.

Kartio on puristettua paperia joka on käsitelty molemmin puolin PHD Audion omalla laminointiseoksella. Liikkuvien osien massa on kohtuullisen pieni, tällä saadaan hyvä herkkyys ja hyvä iskuäänien toisto.

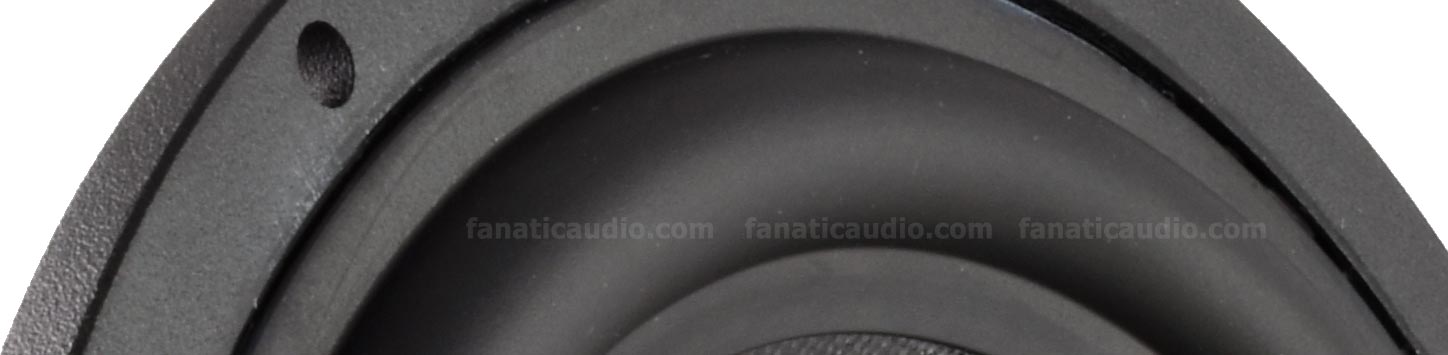

Yläripustus on HBNR-kumia ( Hydrogenated Nitrile Rubber ). Niin kuin kaikissa PHD Audion kaiutinelementeissä. Materiaali on yksi arvokkaimpia kumilaatuja, mutta sillä on erinomaisia ominaisuuksia juuri kaiuttimen ripustuskäytössä. Mekaaninen kestävyys, kulutuskestävyys, kemikaalien kestävyys, joustavuus ja lämpötilankesto ( -40 – +160 ° ) ovat kaikki erinomaisella tasolla.

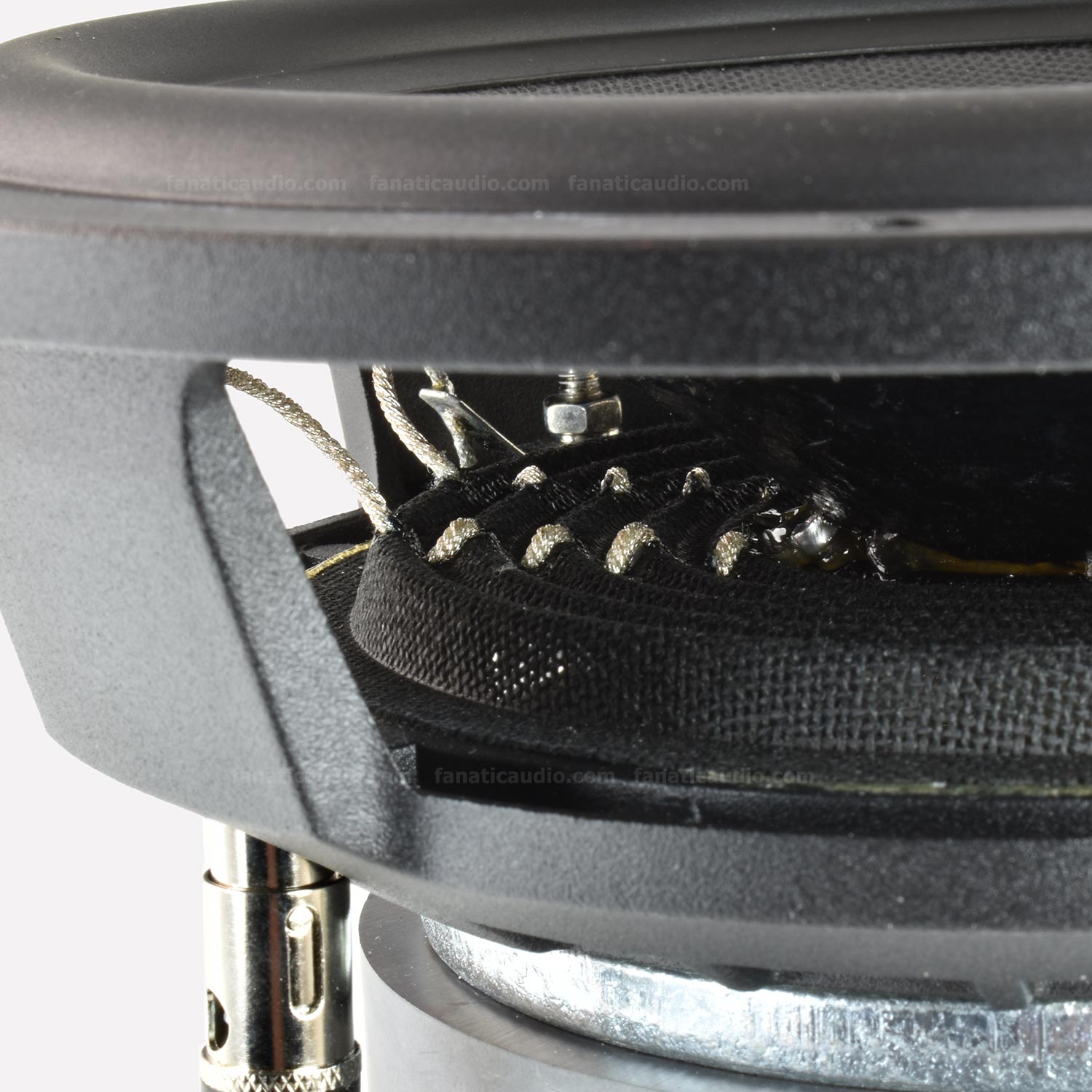

Alaripustuksena on yksikerroksinen ripustus. Useampia kerroksia ei kannata käyttää kun tavoitellaan hyvää herkkyyttä, tarkkaa toistoa ja mahdollisimman lineaarista toimintaa eri taajuuksilla. Alaripustus on rakenteeltaan lineaarinen eikä progressiivinen, koska tämän elementin tarkoituksena on toistaa kaikki sub-taajuudet mahdollisimman tasapainoisesti eikä tavoitella maksimi äänenpaineita tai tehonkestoja. Johtimet kulkevat osittain punottuina alaripustuksen sisään.

Tälle bassolle suosittelemme laadukasta vahvistinta joka kykenee tarjoamaan jatkuvaa tehoa 150-400 wattia. Huomioi, että kuorma on 4 Ω. Suositelluissa tuotteissa on kolme esimerkkiä hyvistä vaihtoehdoista, monovahvistin, 5-kanavainen ja 4-kanavainen.

Ominaisuudet:

• 8″ subwoofer
• 4 Ω puhekela
• tehonkesto 150 W RMS
• puhekelan halkaisija 1.5″
• alumiinivalurunko
• pinnoitettu puristettu selluloosakartio
• HNBR-kumiripustus
• lineaarinen alaripustus
• alaripustukseen punotut johtimet
• asennusaukon halkaisija: 185 mm
• elementin ulkolaipan halkaisija: 216 mm
• asennussyvyys: 104 mm
• magneetin halkaisija: 120 mm
• suurin suositeltava suljettu kotelo netto: 10 litraa ( Q= 0.804 )

• suositeltava suljettu kotelo netto: 8 litraa ( Q= 0.869 )
• pienin suositeltava suljettu kotelo netto: 6 litraa ( Q= 0.968 )
• Suositeltava refleksikotelo netto: 28 litraa ( viri 31 Hz, täyspitkä 3″ Aeroport )
• Pienin suositeltava refleksikotelo netto: 22.5 litraa ( viri 33 Hz, täyspitkä 3″ Aeroport )

Thiele-Small parametrit:

• Fs: 33.88 Hz
• Vas: 20.5727 litraa
• Qts: 0.46
• lineaarinen X-max: +- 10 mm
• Herkkyys: 85.03 dB
• Bl: 10.46 N/A
• Kartion pinta-ala: 213.8246 cm²
• Re: 3.7 Ω
• Qms: 6.62
• Qes: 0.50
• Cms: 0.3222 mm/N
• Mms: 69.2509 grammaa
• Rms: 2.21 Ωm
• Zmin: 5.07 Ω
• L1kHz: 2.14 mH
• L10kHz: 1.12 mH

Vinkki 1: Suljetussa kotelossa toisto on hifistyneen tarkka ja hillitty. Se on erinomainen valinta esimerkiksi pakettiautoon tai etusubbariksi.

Vinkki2: Tämä elementti on parhaimmillaan mielestämme 28 litran refleksikotelossa joka on viritetty 31 Hz taajuuteen. Matalimmatkin murahdukset toistuvat uskottavasti ja tarkkuus on asiallinen läpi SUB-bassoalueen. Tämä yhdistelmä toimii loistavasti myös kotikäytössä.

Vinkki 3: Sopiva suljettu kotelo tälle elementille on Basser 8 kotelo ( elementin asennusaukkoa joutuu viilaamaan reilun millin suuremmaksi )
