PHD Audio CF 69 Coax

Kuvaus

PHD Audio CF 69 Coax on 6×9″ 2-tie koaksiaalikautin. Musikaalisuutta ja äänenlaatua.

Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. CF-mallisarjassa on todellakin valinnanvaraa.

• Koaksiaalikaiuttimista löytyvät koot 4″, 5.25″, 6.5″ ja 6×9″.
• 2-tie erillissarjoja on tarjolla 3″, 4″, 5.25″ ja 6.5″ koossa.
• 3-tie erillissarjoja löytyy 5.25″ ja 6.5″ midbassolla sekä 3″ että 4″ keskiäänellä.
• Kaikista erillissarjoista löytyy versiot sekä passiivisuotimilla että aktiivikäyttöön.
• Irtoelementeistä löytyvät keskiääni/midbasso elementit 3″, 4″, 5.25″ ja 6.5″ koossa sekä 1″ diskanttielementti.

PHD Audio CF 69 Coax on 2-tie koaksiaalikaiutin jossa on 0.75″ silkkikalottidiskantti 6×9″ midbasso/keskiäänielementin keskellä.

Koaksiaalikaiutin on helppo asennettava lähes kaikkii autoihin. Midbasson magneetti on kohtuullisen kokoinen ja elementin asennussyvyys on varsin maltillinen. Koska erillistä diskanttia ei ole kuten erillissarjoissa, riittää yhden elementin asentaminen ja kytkeminen.

Tarkan basso- ja keskiäänitoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. PHD Audion omaa tuotantoa oleva komposiittivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella. Oletko kyllästynyt siihen, että kaiuttimien liittimet ovat aina “väärän kokoisia”, eikä niihin ole sopivia liittimiä? Kaikki PHD Audion koaksiaalit, midbassot, keskiäänielementit ja laajakaistat käyttävät järeämpiä liittimiä. Sekä plus että miinus liitäntä on standardikokoinen 6.3 x 0.8 mm lattaliitin. Hyvälaatuinen abikon tai würthin lattaliitin tarttuu terminaaliin kunnolla ja varmistaa hyvän kontaktin. Elementin kullatut kaapeliliitännät ovat kiinnitettynä rungon läpi, joten myös terminaalin kiinnitys elementtiin on tukeva.

Kartio on puristettu selluloosakartio, joka on pinnoitettu ja laminoitu PHD Audion omalla seoksella kestämään kosteutta. Alaripustus on lineaarinen ripustus.

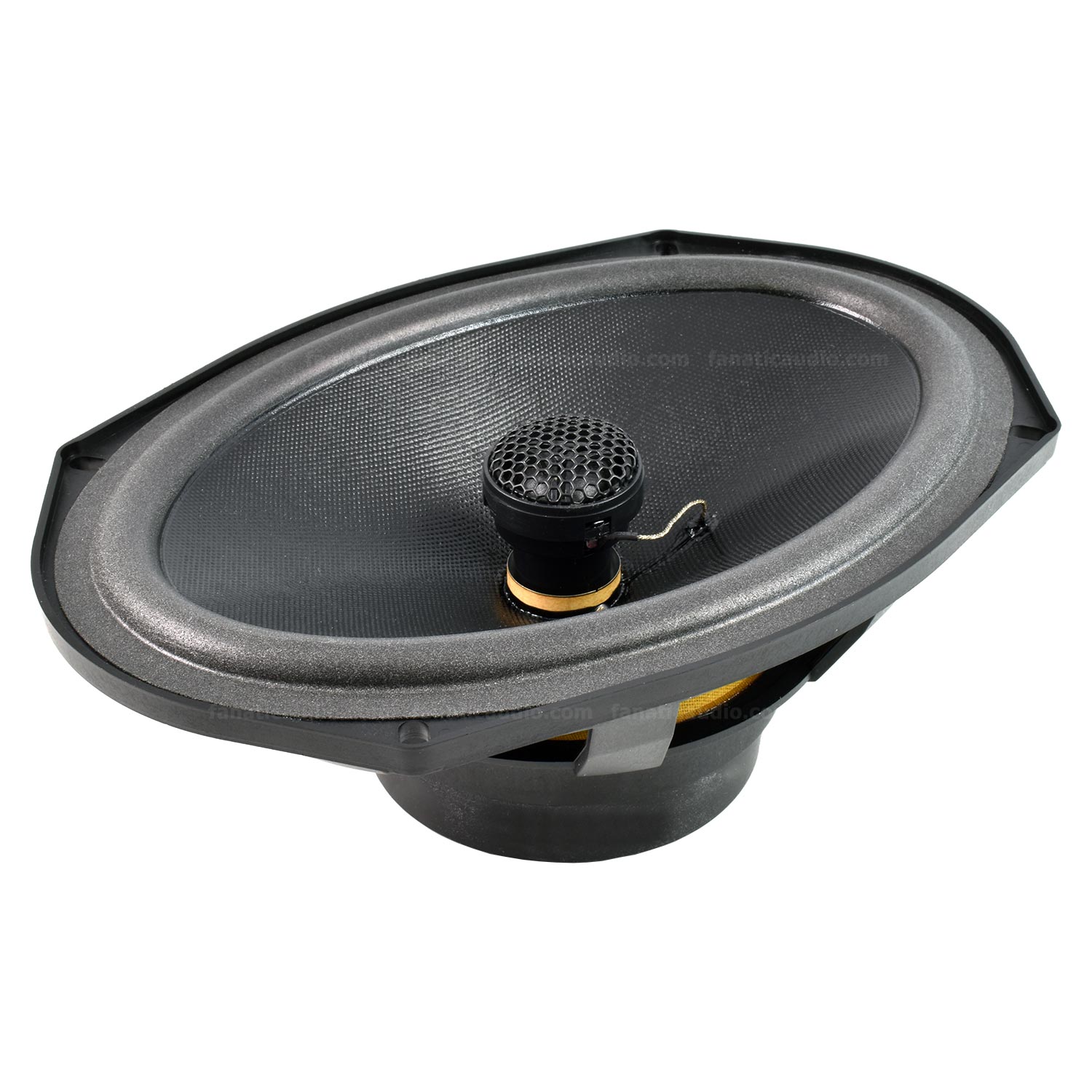

Jokaisessa säännössä on poikkeus. PHD Audio CF 69 Coax on PHD:n kaiuttimista ainoa, jossa yläripustus ei ole HNBR-kumia. Tähän kaiutinmalliin on valittu yläripustukseksi vaahtomuoviripustus. Tällä saatiin midbassoelementtiin lisää herkkyyttä ja isolle kartiolle herkemmän liikkumisen myötä parempaa yläkeskiäänien toistoa. Näin kaiutin toimii paremmin kokonaisuutena, midbasson toisto yltää paremmin pienen diskantin toistoalueen kanssa samoille lukemille. Hyvin usein perinteiset “kuuskertaaysit” asennetaan autoon soimaan pelkän soittimen vahvistimen tehoilla, parempi herkkyys auttaa myös tässä tapauksessa. Kaiutin jaksaa soida pienellä soittimen vahvistimella paremmin.

Toinen erikoisuus tässä koossa on yläripustuksen lisäksi kartion strukturointi. Eli kartio on täynnä pieniä painaumia. Näiden pinnanmuotojen tehtävänä on yhdessä molemminpuolisen laminoinnin kanssa jäykistää puristetun selluloosakartion rakennetta. Pienemissä kartioissa tälle ei ole tarvetta, mutta suuremmassa soikeassa kartiossa se on tarpeen.

Diskanttielementtinä on 0.75″ silkkikalottidiskantti joka on sijoitettu koaksiaalisesti eli samankeskeisesti midbasson kanssa. Diskantin magneetti on neodymium-magneetti, jotta pienestä magneetista saadaan riittävän tehokas. PHD Audio käyttää koaksiaalikaiuttimissaan oikeita silkkikalottidiskantteja ja yksinkertaisen toimivaa laadukasta 2-tie rakennetta.

Diskantin jakosuotimena toimii kondensaattori, kuten lähes kaikissa markkinoilla olevissa koaksiaaleissa. PHD Audio on sijoittanut kondensaattorin diskantin jalkana toimivan keskipaalun sisälle. Näin saadaan siistimpi ja yksinkertaisempi rakenne, jossa ei tarvitse kuljettaa kaapeleita keskipaalun läpi. Diskantin johtimet tulevat kartion läpi suoraan elementin jalkaan.

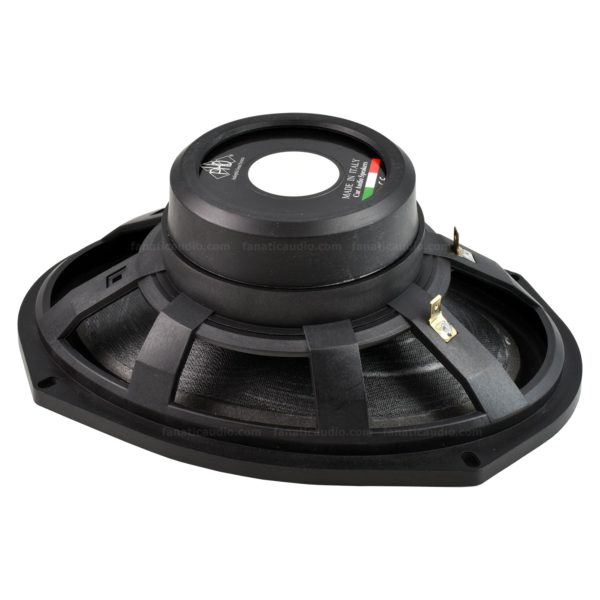

Kolmas muista malleista poikkeava asia 69 Coaxissa on magneetin kumisuoja. PHD Audio käyttää kumisuojaa tässä mallissa ihan käytännön syistä. Usein 6×9″ kaiuttimien asennuspaikka on auton hattuhyllyllä ja kaiuttimen magneetti on siellä alttiina kolhuille. Siksi magneetin ympärille on lisätty paksua ja pehmeää kumia oleva suojarengas.

Elementti soveltuu asennettavaksi asennusaukkoon perinteiseen tapaan yläpuolelta, mutta käy hyvin myös monissa autoissa varsinkin hattuhyllyssä alleasennukseen. Toimituksessa on mukana muoviset spacerit, jotka asennetaan kaiuttimen yläpuolelle jos kaiutin kiinnitetään asennusaukon alapuolelle. Näillä spacereilla saadaan asennuksesta tukeva ja tiivisi myös alapuolelle asennettaessa.

Kaikissa PHD Audio koaksiaaleissa, keskiäänissä, laajakaistoissa ja midbassoissa on rungon suunnittelussa mietitty myös asentamista. Kiinnitysruuvit eivät tule ripustuksen päälle vaan kiinnitysreikien sijainti on sellainen, että kaiuttimen saa kiinnitettyä järkevän kokoisilla ruuveilla helposti.

DIskantti jää kaiuttimen asennuspinnan alapuolelle, näin kaiutin soveltuu hyvin myös sellaisiin asennuspaikkoihin, joissa auton verhoilu/suojaritilä tulee kaiuttimen pinnan lähelle.

PHD CF 69 Coax kaiuttimien soinnissa on musikaalisuutta ja rikkautta. Varsinkin keskiäänialue ja yläpää ovat huikeita tässä hintaluokassa. Salaisuus on toteutuksen laadussa ja kaiuttimien suunnittelun taiteessa jonka valmistaja todellakin osaa.

Tämän kaiuttimen tosielämän herkkyys on yllättävän hyvä. Yksinkertainen rakenne joka on tehty erittäin laadukkaasti, ja elementtien todella tehokas magnetisointi parantavat herkkyyttä. Toki tämä koaksiaalikaiutin niinkuin lähes kaikki muutkin, soi vielä entistäkin paremmin erillisen laadukkaan vahvistimen perässä. Suosittelemme hyvälaatuista vahvistinta joka antaa todellista tehoa 50-150 wattia per kanava.

Ominaisuudet:

• 6×9″ 2-tie koaksiaalikaiutin
• impedanssi 4 Ω
• 6×9″ midbassoelementti
• 0.75″ silkkikalottidiskantti
• tehonkesto 70 W RMS, 140 W Peak
• toistoalue: 50 – 20 000 Hz
• herkkyys: 89 dB/1W/1m
• midbasson puhekelan halkaisija 25 mm ( 1″ )
• komposiittivalurunko
• midbassossa puristettu ja käsitelty paperikartio
• midbassossa HNBR-kumiripustus
• midbassossa lineaarinen alaripustus
• asennusaukon halkaisija: 147 x 223 mm
• ulkolaipan halkaisija: 163 x 239 mm
• asennussyvyys: 60 mm
• magneetin halkaisija: 86 mm
• diskantti ei nouse kaiuttimen muun tason yläpuolelle, helppo asentaa
• mukana spaceritjoiden avulla kaiuttimet voidaan asentaa myös asennusaukkoon alapuolelle ( esim. hattuhyllyn alle )
•  EI SISÄLLÄ RITILÖITÄ kaiuttimelle. Tämän kaiuttimen kanssa sopii käytettäväksi Alpine KTE-S69G suojaritilä.
• PARIHINTA, eli tuotteen hinnalla saat 2 kpl kaiuttimia

Katso suomenkielinen esittelyvideomme PHD-kaiuttimien asennuksesta.
