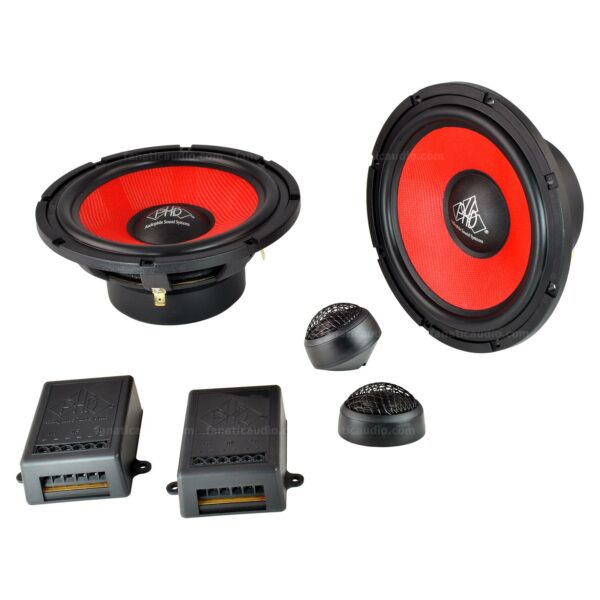

PHD Audio RED 6.1 Kit

Kuvaus

PHD Audio CF 6.1 Kit on 6.5″ 2-tie erillissarja. Musiikaalisesti matalalta korkealle.

Vuonna 1990 perustettu PHD Audio valmistaa edelleenkin jokaisen kaiutinelementin alusta loppuun asti omassa tehtaassaan Italiassa. RED-mallisto on suunniteltu musiikin ystäville jotka haluavat erillissarjaltaan tukevampaa bassotoistoa kuin CF-mallistossa.

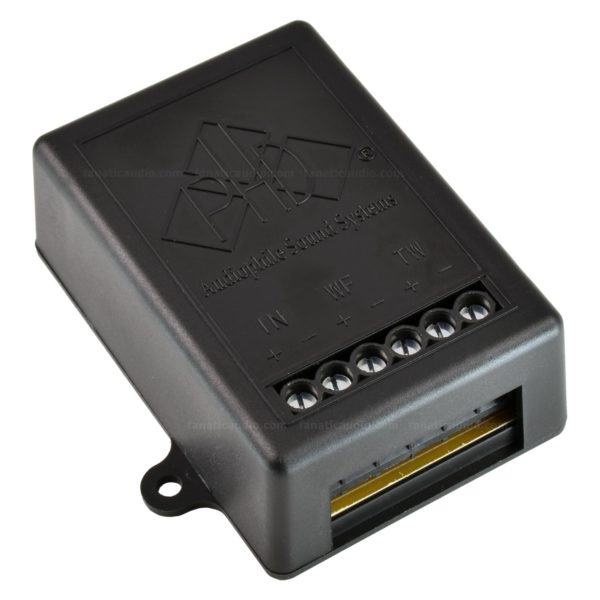

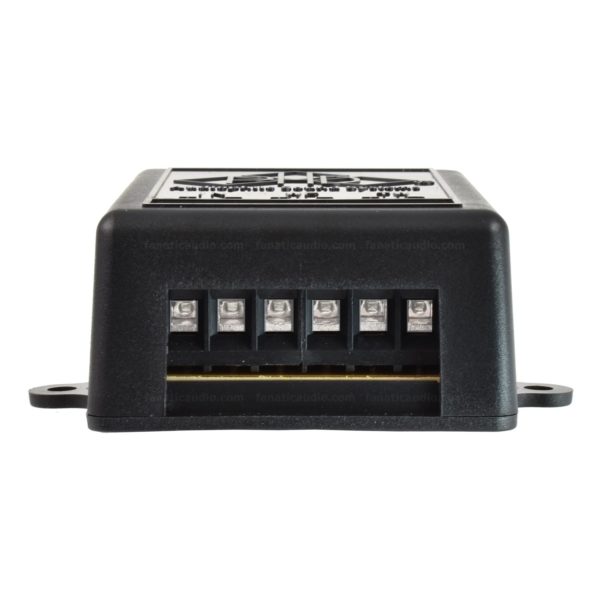

PHD Audio RED 6.1 Kit on 2-tie erillissarja jossa on 1″ diskantit, 6.5″ midbasso/keskiäänielementit ja jakosuotimet. Tämän sarjan suotimena toimii PHD Audio BLACK Xover joka sisältää 12 dB/oct ylipäästösuotimen ja suojapiirin diskantille. Midbassolle löytyy suotimesta myös liittimet. Midbasson signaali on suora signaali input-liitännöistä, sillä tämän sarjan midbassot suodattuvat akustisesti erittäin hienosti yhteensopivaksi 1.1 TWE Suomi-edition mallin diskantin kanssa.

Sarja on helppo asennettava lähes kaikkii autoihin. Koska midbassoelementti suodattuu akustisesti, voidaan jakosuodinta käyttää pelkästään diskantille inline-jakosuotimen tavoin. Eli jos midbasso on ovessa ja diskantti kojetaululla tai a-pilarissa, voit asentaa midbasson suoraan auton omiin  kaiutinkaapeleihin. Diskantin jakosuodin asennetaan auton omiin diskantin kaapeleihin ja diskantti sen perään. Et joudu vetämään kaapeleita suodinta varten elementeiltä oven läpivientien kautta.

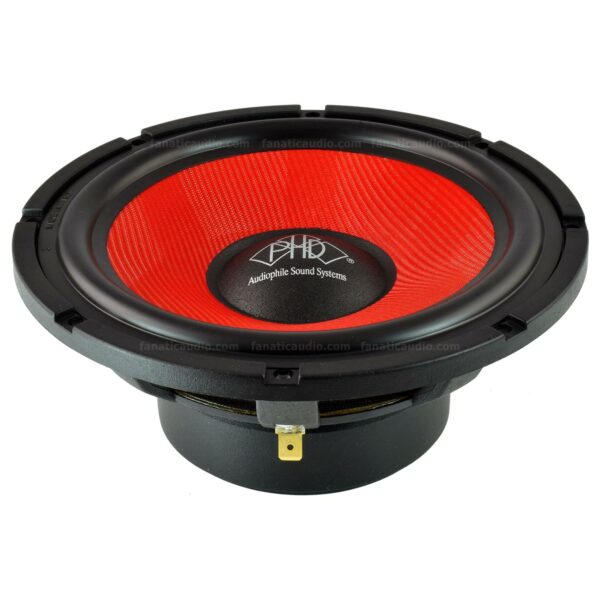

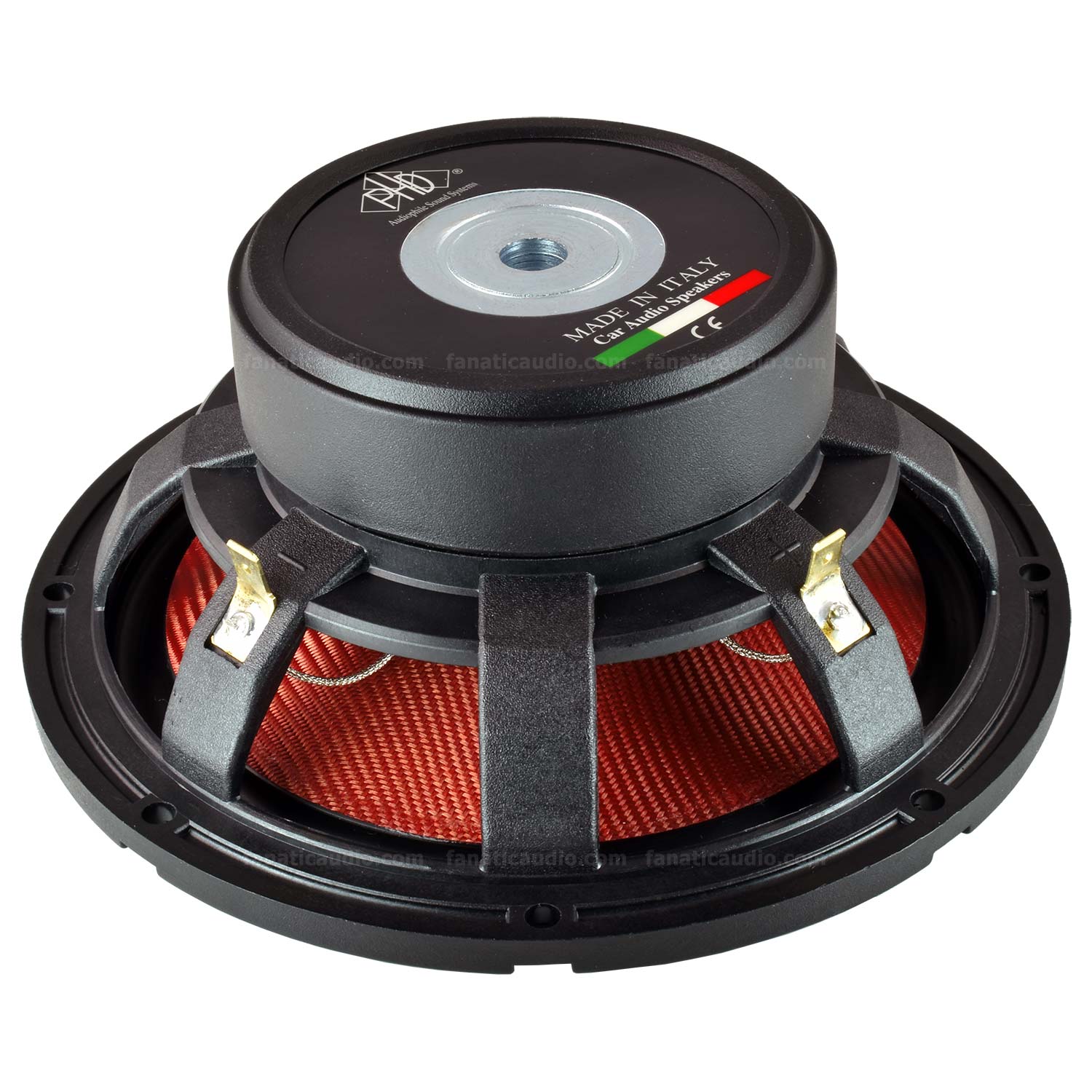

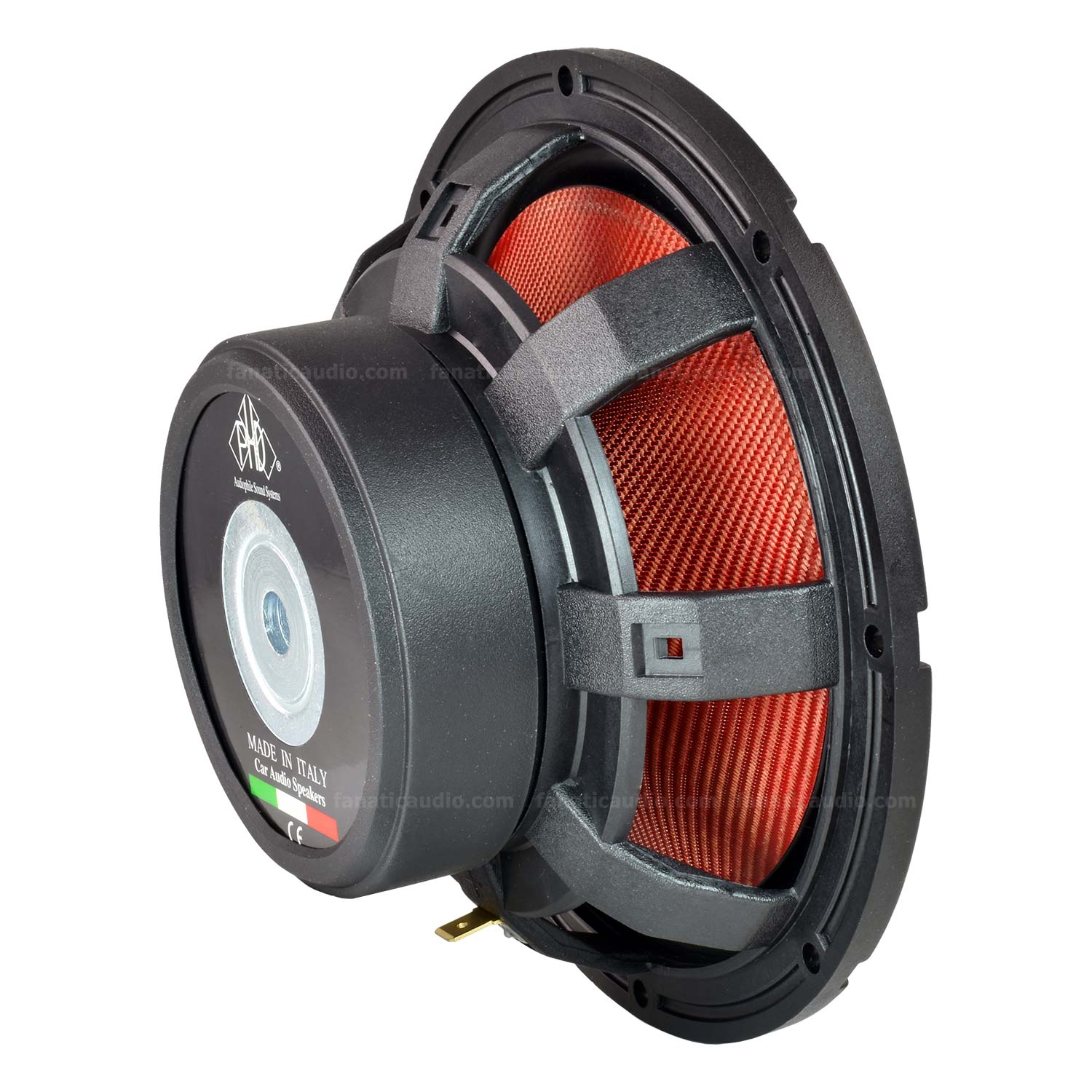

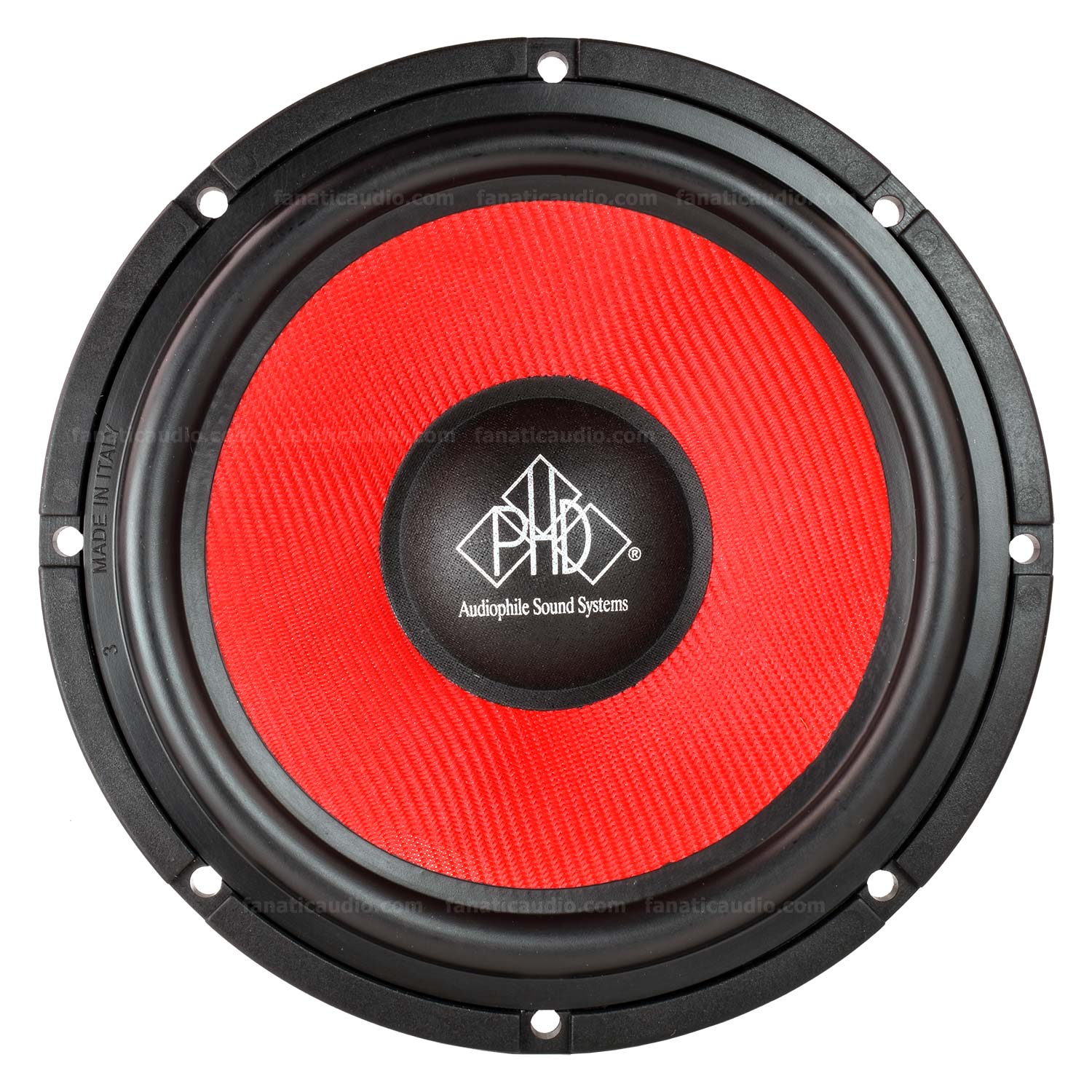

Tarkan basso- ja keskiäänitoiston mahdollistamiseksi tarvitaan tukeva runko. Joka on takaa hyvin avoin ja häiritsee kartion liikettä mahdollisimman vähän. PHD Audion omaa tuotantoa oleva komposiittivalurunko on tehty mahdollisimman avoimeksi, kuitenkin niin että sen tukevuus säilyy hyvänä. Rungon läpi tuodut liitännät jättävät ilma-aukot avoimiksi eivätkä häiritse ilmankulkua elementin takapuolella.

Oletko kyllästynyt siihen, että kaiuttimien liittimet ovat aina “väärän kokoisia”, eikä niihin ole sopivia liittimiä? Kaikki PHD Audion koaksiaalit, midbassot, keskiäänielementit ja laajakaistat käyttävät järeämpiä liittimiä. Sekä plus että miinus liitäntä on standardikokoinen 6.3 x 0.8 mm lattaliitin. Hyvälaatuinen abikon tai würthin lattaliitin tarttuu terminaaliin kunnolla ja varmistaa hyvän kontaktin. Elementin kullatut kaapeliliitännät ovat kiinnitettynä rungon läpi, joten myös terminaalin kiinnitys elementtiin on tukeva.

Yläripustus on HBNR-kumia ( Hydrogenated Nitrile Rubber ). Niin kuin kaikissa PHD Audion kaiutinelementeissä. Materiaali on yksi arvokkaimpia kumilaatuja, mutta sillä on erinomaisia ominaisuuksia juuri kaiuttimen ripustuskäytössä. Mekaaninen kestävyys, kulutuskestävyys, kemikaalien kestävyys, joustavuus ja lämpötilankesto ( -40 – +160 ° ) ovat kaikki erinomaisella tasolla.

Puhekelan tuuletusta varten magneetin keskipaalussa on tuuletusaukko.  Kartio on lasikuitukartio johon lisätty muita kuituja vahvistamaan kartiota ja poistamaan kartioresonanssia. Alaripustus on lineaarinen ripustus.

Kaikissa PHD Audio koaksiaaleissa, keskiäänissä, laajakaistoissa ja midbassoissa on rungon suunnittelussa mietitty myös asentamista. Kiinnitysruuvit eivät tule ripustuksen päälle vaan kiinnitysreikien sijainti on sellainen, että kaiuttimen saa kiinnitettyä järkevän kokoisilla ruuveilla helposti.

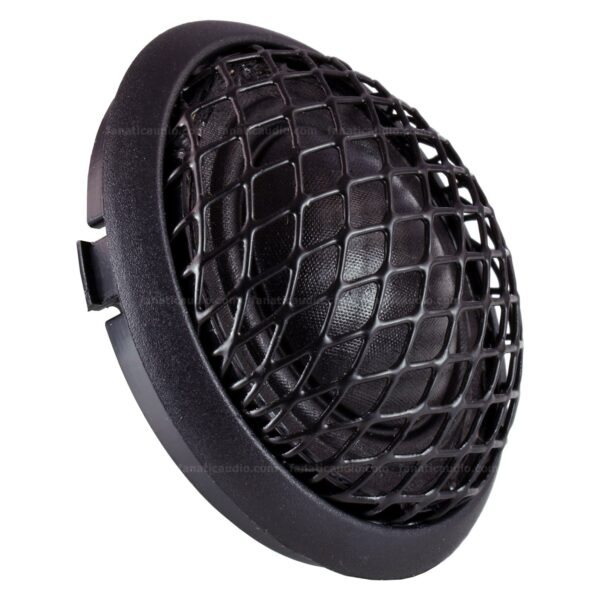

Diskanttielementtinä on PHD Audio 1.1 TWE Suomi-Edition. Silkkikalottidiskantti 1″ kalotilla on rakenteeltaan hieman tavanomaisesta poikkeava. Elementistä on tehty syvyyssuuntaan hyvin litteä. Sen asennussyvyys ilman asennuskuppeja on vain muutamia millejä. Tämä tekee elementistä helpon asennettavan lähes mihin tahansa peilikolmioon tai a-pilariin jos halutaan tehdän yksinkertainen upotusasennus.

PHD RED 6.1 Kit erillissarja ottaa parhaat puolet CF-malliston soinnista. Musikaalisuutta ja rikkautta keskiäänialueessa ja yläpäässä. Tähän reseptiin lisätään tukevampi bassotoisto joka yltää tasapainoisen laadukkaana hyvinkin matalille taajuuksille 6.5″ erillissarjaksi.

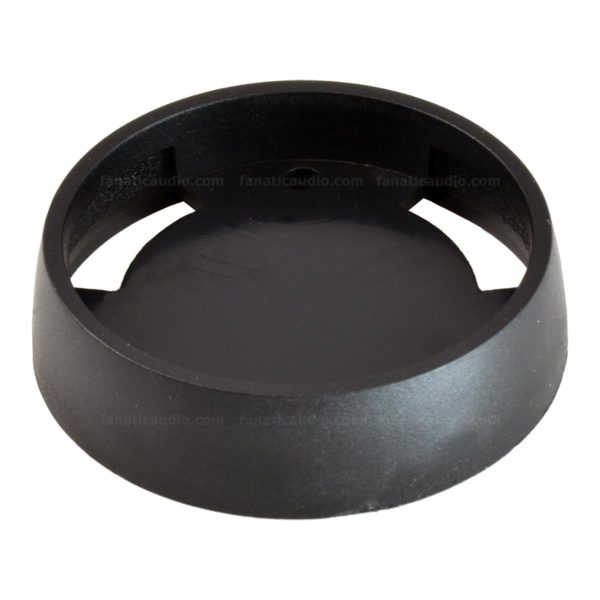

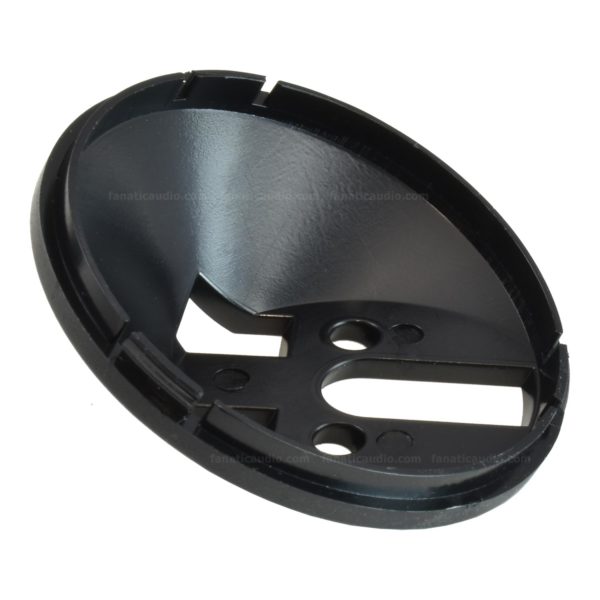

Diskantille on mukana myös pinta-asennuskuppi sekä kulma-asennuskuppi. Myös nämä asennuskupit ovat PHD Audion omaa valmistusta, sovitus elementin ja kuppien välillä on niin jämäkkä, että se ei taatusti helise eikä kolise. Tämän erillissarjan tosielämän herkkyys on yllättävän hyvä. Yksinkertainen rakenne joka on tehty erittäin laadukkaasti, ja elementtien todella tehokas magnetisointi parantavat herkkyyttä.Toki tämä sarja niinkuin lähes kaikki muutkin, soi vielä entistäkin paremmin erillisen laadukkaan vahvistimen perässä. Suosittelemme hyvälaatuista vahvistinta joka antaa todellista tehoa 50-150 wattia per kanava.

Ominaisuudet:

• 6.5″ 2-tie erillissarja
• impedanssi 4 Ω
• 6.5″ midbassoelementti
• 1″ silkkikalottidiskantti
• tehonkesto 70 W RMS, 140 W Peak
• toistoalue: 40 – 20 000 Hz
• herkkyys: 90 dB/1W/1m
• midbasson puhekelan halkaisija 25 mm ( 1″ )
• midbassossa komposiittivalurunko
• midbassossa lasikuitukartio kuituvahvikkeilla
• midbassossa HNBR-kumiripustus
• midbassossa lineaarinen alaripustus
• diskantissa erittäin matala upotussyvyys
• diskantille mukana pinta- ja kulma-asennuskuppi
• jakosuotimessa diskantin suojapiiri
• diskantin ylipäästö 12 dB/oct
• diskantin ylipäästötaajuus: 3500 Hz
• midbasso suodattuu akustisesti
• midbasson asennusaukon halkaisija: 143 mm
• midbasson ulkolaipan halkaisija: 165 mm
• midbasson asennussyvyys: 62 mm
• midbasson magneetin halkaisija: 86 mm ( suojan kanssa 90 mm )
• diskantin asennusaukon halkaisija: 44.5 mm
• diskantin ulkolaipan halkaisija: 48.5 mm
• diskantin asennussyvyys: 7 mm
• diskantin magneetin halkaisija: 33 mm
• jakosuotimen mitat LxKxP: 58 x 30 x 83 mm
• sarja EI SISÄLLÄ RITILÖITÄ midbassolle. Lisävarusteritilä on PHD Audio GRILL 6.

Katso tuotteen SUOMENKIELINEN käyttö- ja asennusohje TÄÄLTÄ

Tämä erillissarja toimitetaan muista PHD-sarjoista poiketen pakattuna yhteen laatikkoon koko sarja. Eli kaksi midbassoa, kaksi diskanttia ja kaksi jakosuodinta. Mukana ei ole muita asennustarvikkeita.
