Kuvaus

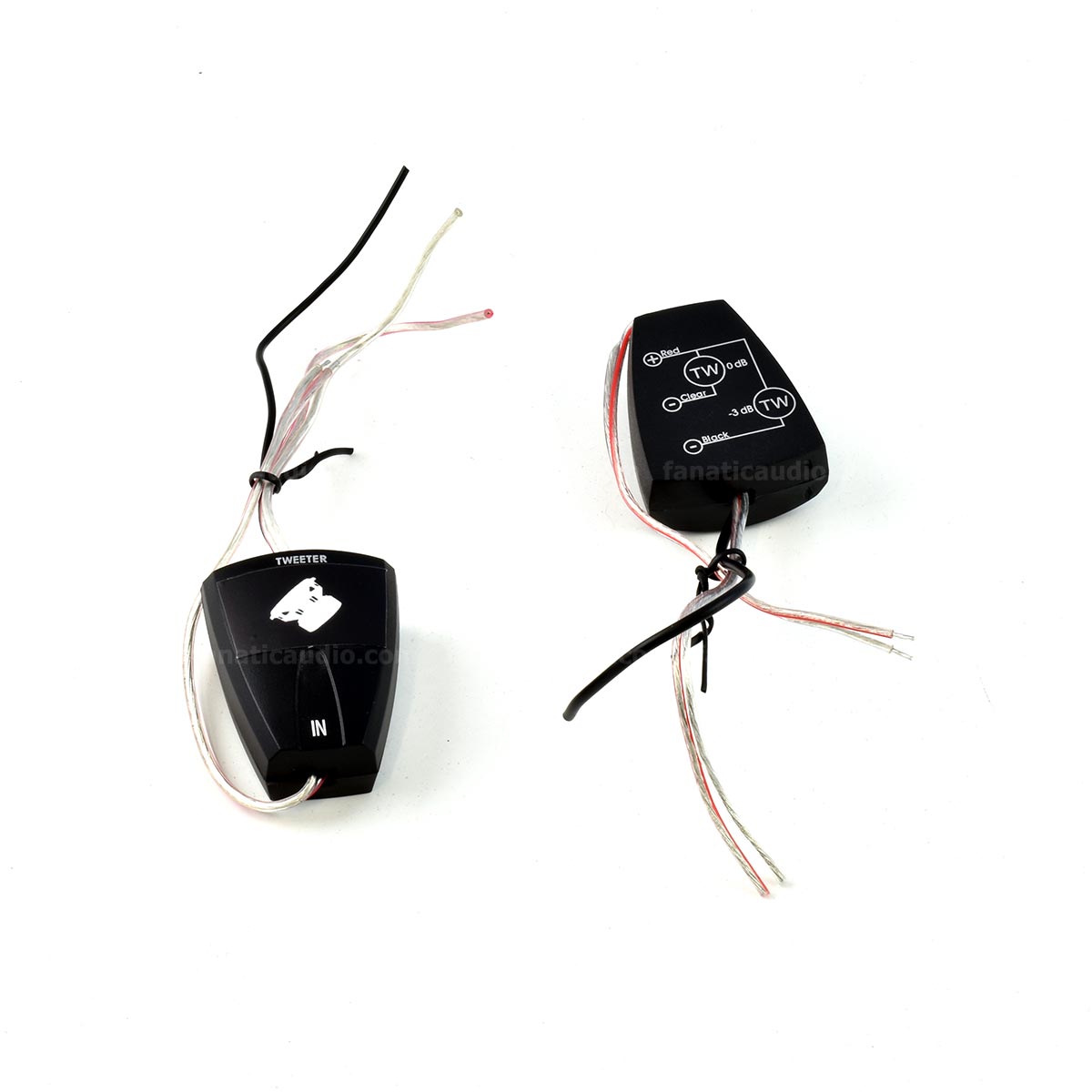

Diskantin jakosuodin käy kaikenmerkkisille diskanteille jakosuotimeksi.
Onko sinulla diskantit joille tarvitset jakosuotimet? Haluatko helpottaa jonkun erillissarjan asennusta jossa on vain yksi jakosuodinyksikkö ja kaapelien vienti elementeille on hankalaa?
Tämä diskantin jakosuodin ratkaisee nämä ongelmat edulliseen hintaan. Suotimen jyrkkyys on 6dB/oct ja jakotaajuus riippuu siitä mikä on diskanttiesi impedanssi. Koska jakojyrkkyys on hyvin loiva, jakotaajuus on korkeammalla kuin jyrkässä suotimessa. Näin saadaan diskantilta suodatettua riittävästi matalia taajuuksia pois ja sovittaminen soimaan keskiäänen kanssa on loivan jakojyrkkyyden ansiosta helpompaa.
Suodinkomponenttina on laadukas metalloitu polyesterikondensaattori, jonka kapasitanssi on 4.7 μF. Lisäksi suotimessa on diskantin tasonsäätöä varten 5.6 Ω vastus. Suotimessa ei ole ylikuormitussuojaa.

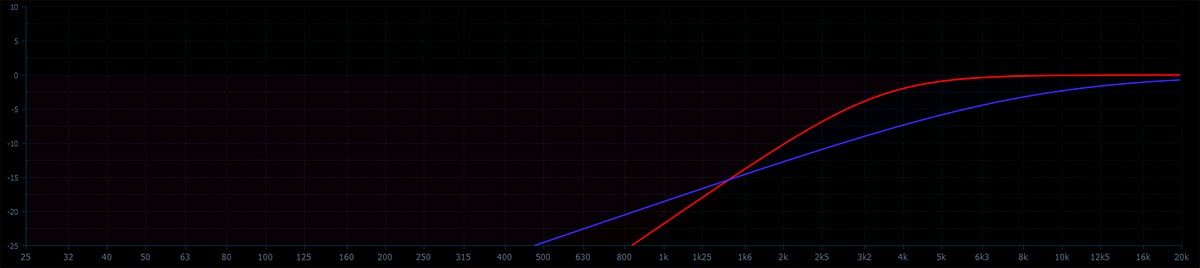

Jos sinulla on midbasso/keskiääni joka toistaa hyvin keskiäänialuetta, saatat yllättyä siitä miten hyvin näin yksinkertainen suodatus voi diskantille toimia äänenlaadun kannalta. Toinen usein diskanteille käytettävä suodin on 12 dB/oct jakotaajuudella 3500 Hz. Näiden kahden erilaisen suotimen toistovasteet leikkaavat toisensa noin 1450 Hz kohdalla.
Sen yläpuolisilla taajuuksilla tämä 6 dB/oct suodin leikkaa pois enemmän, mikä tekee keskiäänialueesta pehmeämmän kuuloisen ja tuo paremmin esiin aivan ylimmät diskanttitaajuudet. Olettaen tietysti että midbasso/keskiäänielementti kykenee toistamaan keskiäänialuetta eikä sillä ole käytössä jyrkkää alipäästösuodinta. Jos alipäästösuodinta ei ole midbassolla ollenkaan tai suodin on myös 6 dB/oct ( eli pelkkä kela ), tämä diskantin suodin toimii yleensä erittäin hyvin.
Ominaisuudet:
- diskantin passiivinen jakosuodin
- jakojyrkkyys 6dB/oct
- tasonsäätö, 1 valinnainen taso 0-tason lisäksi
- mitat LxKxP: 24/40 x 20 x 51 mm
- parihinta
Jakotaajuus eri impedansseilla:
- 4 Ohm diskantille jakotaajuus on 8400 Hz
- 6 ohmin diskantille jakotaajuus on 5600 Hz
- 8 ohmin diskantille jakotaajuus on 4200 Hz
Suotimen käyttöohje

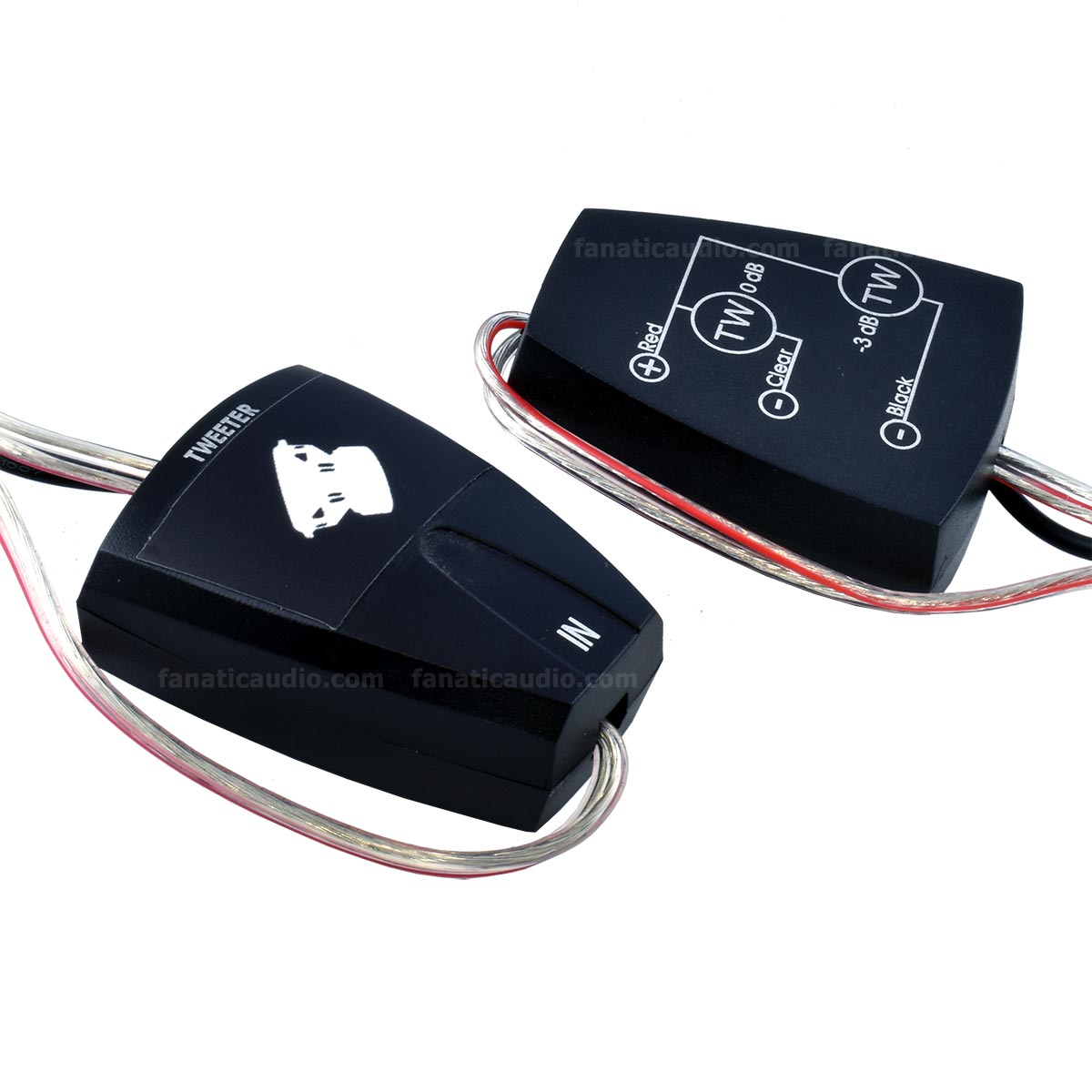

- Liitä soittimelta ( tai vahvistimelta ) tulevat kaiutinkaapelit suotimen IN-puolelle
- Punaraitainen kaapeli on IN +
- Läpinäkyvällä eristeellä oleva kaapeli on IN –
- Liitä diskantin kaapelit suotimen TWEETER-puolelle.
- Punaraitainen kaapeli on aina TWEETER +
- Läpinäkyvällä eristeellä oleva kaapeli on TWEETER – ilman tasonsäätöä ( eli “perusasetus” )
- Musta kaapeli on TWEETER – jos haluat madaltaa diskantin tasoa hiljaisemmaksi. Tässä tapauksessa ei käytetä lainkaan läpinäkyvällä eristeellä olevaa kaapelia suotimen TWEETER-puolella.
KOKEILE diskantin vaiheenkääntöä AINA kun asennat uusia kaiuttimia ja/tai suotimia järjestelmään.
Kuuntele musiikkia missä on naislaulajan ääntä. Kuuntele millä korkeudella laulajan ääni on stereokuvassa ja sitä miten tarkalta ja selkeältä keskialue kuulostaa. Käännä diskantin kaapelit toisin päin suotimen TWEETER-puolella. Eli vaihda punaraitainen diskantin -kaapeliin ja läpinäkyvä diskantin + kaapeliin. Kuuntele samaa kappaletta uudestaan. Jos kuulosti paremmalta, jätä kaapelit näin päin. Jos huonommalta, käännä ne takaisin kuten olivat alunperinkin.
